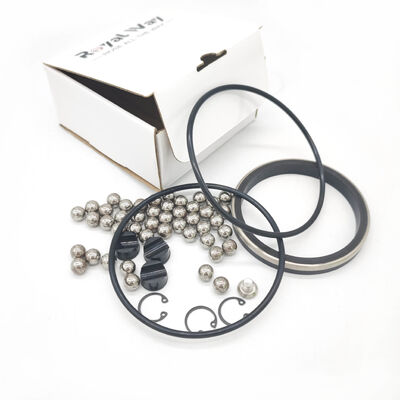

Комплект уплотнений для плунжерного клапана SPM типа 2 дюйма, исполнения FIG 1502
Shanghai Qinuo Industry Co., Ltd. производит полный комплект уплотнений для плунжерного клапана SPM типа 2 дюйма, исполнения FIG 1502, для оборудования контроля потока в нефтегазовой отрасли, узлов контроля давления и программ технического обслуживания. Комплект сочетает в себе точно формованные эластомерные уплотнения с согласованными вариантами опор и вставок, предоставляя сервисным бригадам готовый путь от идентификации клапана до организованных запасных частей.
Благодаря выбору компаундов NBR, HNBR и FKM, контролируемой твердости по Шору А и индивидуальной маркировке, этот комплект уплотнений для плунжерного клапана обеспечивает надежное планирование обслуживания для бурения, испытаний скважин, цементирования и заканчивания скважин.
Обзор продукта
| Наименование |
Спецификация |
Ценность для клиента |
| Тип продукта |
Комплект мягких уплотнений для плунжерного клапана SPM типа FIG 1502 |
Организованный комплект запасных частей для сервисных бригад |
| Номинальный размер клапана |
Конфигурация контроля потока 2 дюйма |
Целевое соответствие для распространенных узлов клапанов в нефтегазовой отрасли |
| Эластомерные компаунды |
NBR, HNBR и FKM |
Выбор материала для программ по работе с жидкостями и температурами |
| Диапазон твердости |
80 или 90 по Шору А |
Позиционно-специфическая герметизирующая способность |
| Варианты опор |
Латунь или нержавеющая сталь по спецификации |
Согласованная конструкция вставки и поддержки |
Конфигурация FIG 1502
Каждый комплект готовится на основе серии клапанов, обозначения исполнения и утвержденного списка компонентов. Shanghai Qinuo может организовать профили уплотнений, количества, опорные элементы и маркировку в одну четкую ссылку на комплект для закупки и обслуживания.
| Точка конфигурации |
Доступный выбор |
Фокус поставки |
| Семейство клапанов |
Узлы плунжерных клапанов типа SPM / Weco |
Сервис контроля давления и потока в нефтегазовой отрасли |
| Обозначение исполнения |
FIG 1502; также поддерживаются серии FIG 602 и FIG 1002 |
Подготовка комплекта для конкретной серии |
| Положение уплотнения |
Плунжер, корпус, шток и вспомогательные уплотнительные места |
Идентификация компонента за компонентом |
| Планирование количества |
Сервисный комплект, комплект для мелкого ремонта или комплект пополнения |
Складские запасы и оперативное реагирование на местах |
Варианты компаундов для нефтегазового сервиса
| Компаунд |
Профиль производительности |
Типичный фокус обслуживания |
| NBR |
Сбалансированное маслостойкость, упругость и эффективный контроль затрат |
Общие нефтегазовые жидкости и стандартное обслуживание |
| HNBR |
Высокая механическая прочность с улучшенными характеристиками по теплу и маслу |
Оборудование контроля давления и циклы повышенной нагрузки |
| FKM |
Высокая термостойкость и химическая стойкость с премиальной стабильностью герметизации |
Программы с повышенной температурой и агрессивными жидкостями |
Выбор компаунда может быть согласован с рецептурой жидкости, рабочей температурой, циклами давления и утвержденным списком деталей клапана. Отслеживаемость компаунда и идентификация партии поддерживают повторные заказы.
Конструкция опоры и вставки
| Элемент конструкции |
Материал или отделка |
Преимущество для сборки |
| Опорное кольцо |
Латунь или нержавеющая сталь |
Стабильная поддержка эластомерного профиля |
| Интерфейс вставки |
Геометрия вставки, специфичная для клапана |
Согласованное размещение в кармане уплотнения |
| Кромка профиля |
Обработанная и проверенная кромка уплотнения |
Чистое обращение при установке |
| Идентификация |
Компаунд, твердость, количество и ссылка на комплект |
Быстрое получение и контролируемая выдача |
Контроль размеров и визуального качества
Shanghai Qinuo использует идентификацию на основе чертежей, проверки процессов и инспекцию готовых деталей для обеспечения единообразия и простоты управления каждым комплектом уплотнений для плунжерных клапанов. Планы инспекции могут включать размеры профиля, положение вставки, твердость, качество поверхности и количество упаковки.
| Точка контроля |
Заводская практика |
Результат для покупателей |
| Размеры профиля |
Выборочные проверки по чертежу и утвержденному эталону |
Надежное соответствие компонентов |
| Твердость |
Проверка по Шору А по производственной партии |
Повторяемый выбор материала |
| Положение вставки |
Сборочные и визуальные проверки выравнивания опоры |
Подготовка к чистой установке |
| Качество поверхности |
Проверка кромки, облоя и внешнего вида |
Профессиональное готовое представление |
Производственный и качественный рабочий процесс
Наш заводской рабочий процесс включает смешивание компаунда, формование, обрезку, сборку вставок, инспекцию и упаковку. Shanghai Qinuo работает по системе менеджмента качества ISO 9001 с документированным контролем материалов, оснастки, настроек процесса, размеров готовых изделий и выпуска комплектов. Производственные записи могут быть организованы в соответствии с требованиями нефтегазового сервиса в стиле API и утвержденными спецификациями каждого покупателя.
| Стадия производства |
Фокус качества |
Документационная поддержка |
| Подготовка компаунда |
Идентификация материала и контроль партии |
Записи о компаунде и партии |
| Формование и отверждение |
Форма профиля, цикл отверждения и внешний вид |
Проверки в процессе производства |
| Обрезка и сборка вставки |
Отделка кромки, размещение опоры и чистота |
Контрольный список сборки |
| Финальный выпуск |
Размеры, твердость, количество и целостность упаковки |
Документация по выпуску качества по заказу |
Нефтегазовые применения
| Применение |
Преимущество комплекта |
| Капитальный ремонт плунжерного клапана |
Подобранные эластомерные и опорные компоненты для эффективного ремонта |
| Оборудование для цементирования и стимуляции |
Выбор компаундов поддерживает программы по работе с жидкостями и температурами |
| Испытания скважин и контроль давления |
Позиционно-специфическая организация уплотнений улучшает подготовку к техническому обслуживанию |
| Инвентарь для полевого обслуживания |
Маркированные комплекты упрощают выдачу со склада и повторные заказы |
Комплект хорошо подходит для инвентаря дистрибьюторов, мастерских сервисных компаний, технического обслуживания OEM и планирования замены по проектам в нефтегазовой отрасли.
Упаковка и индивидуализация
| Уровень упаковки |
Стандартное исполнение |
Индивидуализация |
| Внутренняя упаковка |
Чистый маркированный пакет с защитой компонентов |
Маркировка номера детали, компаунда и твердости |
| Картонная коробка |
Экспортная картонная коробка с защитой от влаги |
Маркировка картонной коробки клиента и ссылка на комплект |
| Отгрузка |
Подготовка экспортной упаковки в картонных коробках или на поддонах |
Группировка заказов по сериям клапанов и проектам |
Почему выбирают Shanghai Qinuo
Shanghai Qinuo поддерживает клиентов нефтегазовой отрасли в области резинотехнических изделий благодаря опытной разработке компаундов, прецизионному формованию, сборке вставок и экспортной упаковке. Наши интегрированные производственные возможности охватывают формованные уплотнения, скребки для скважин, элементы пакеров, ремонтные комплекты и индивидуальные резинотехнические изделия. Покупатели получают выгоду от гибкого выбора компаундов, оперативного рассмотрения чертежей, четкой маркировки комплектов и практичной производственной коммуникации от образца до повторного заказа.
- Система менеджмента качества ISO 9001 обеспечивает стабильное производство и инспекцию.
- Опыт в области эластомеров для нефтегазовой отрасли, охватывающий компоненты контроля давления и потока.
- Материалы NBR, HNBR и FKM с практичным выбором твердости по Шору А.
- Варианты латунных и стальных опор для проектирования комплектов, специфичных для компонентов.
- Поддержка OEM, дистрибьюторов и сервисных компаний с чертежами, образцами и списками деталей.
Руководство по выбору и информация для запроса
| Информация |
Рекомендуемый ввод |
| Идентификация клапана |
Серия SPM / Weco, размер 2 дюйма и обозначение FIG 1502 |
| Материал уплотнения |
NBR, HNBR или FKM с целевой твердостью по Шору А |
| Детали опоры |
Латунь или нержавеющая сталь и геометрия вставки |
| Профиль обслуживания |
Жидкость, температура, циклы давления и применение |
| Количество в комплекте |
Комплект для мелкого ремонта, полный сервисный комплект или количество для пополнения |
| Маркировка |
Номер детали клиента, ссылка на клапан и предпочтения по упаковке |
Отправьте модель клапана, чертеж, образец, номер предыдущего комплекта или четкие фотографии компонентов для быстрого обзора продукта и согласованного предложения. Shanghai Qinuo может подготовить согласованную конфигурацию, план инспекции и формат упаковки для вашей программы нефтегазового сервиса.
