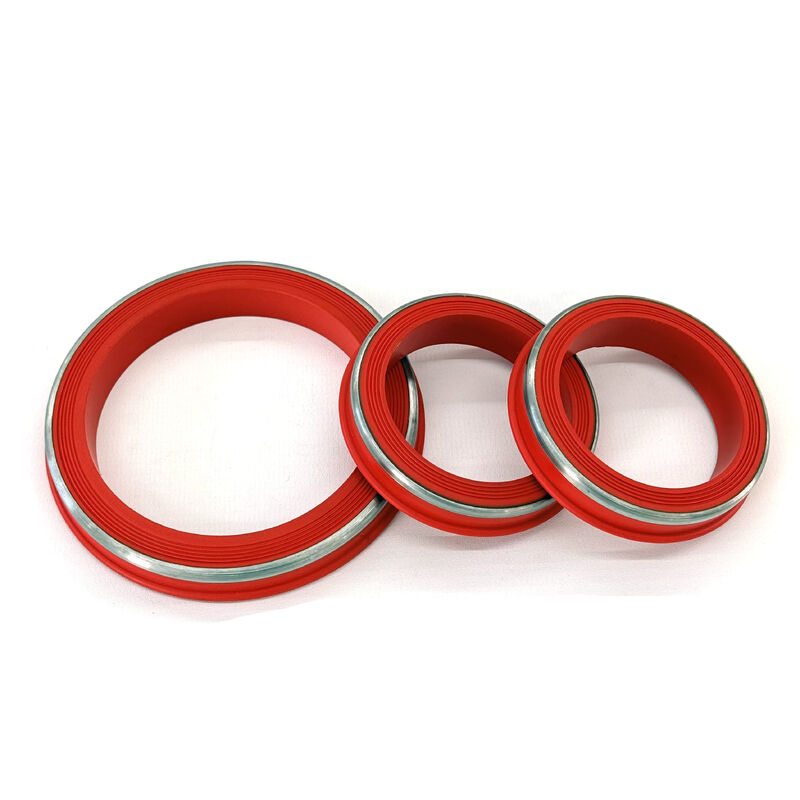

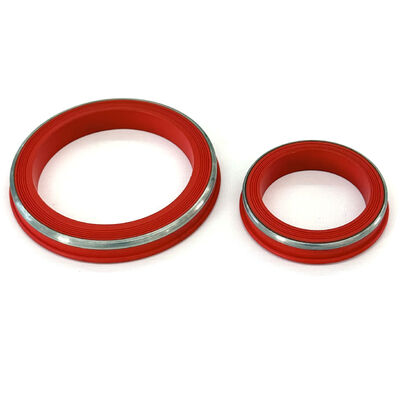

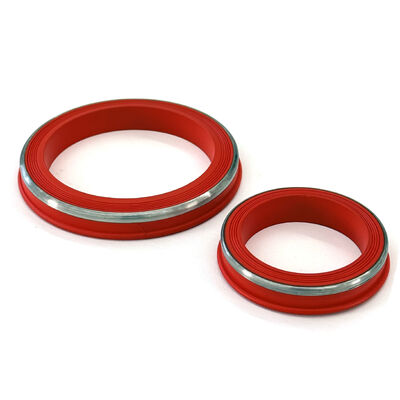

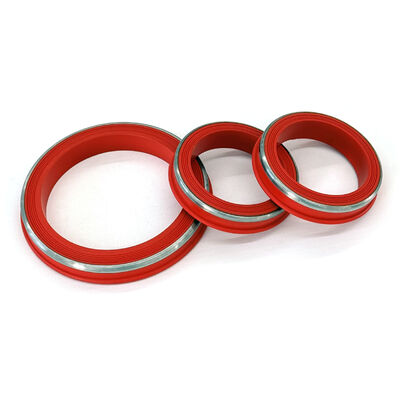

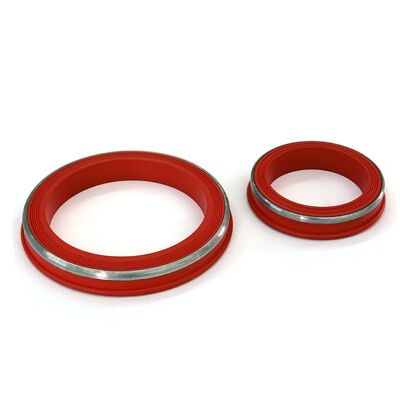

Уплотнения с молотковым соединением, устойчивые к H2S | FKM с опорным кольцом из нержавеющей стали | CWP 15 000 фунтов на квадратный дюйм

Обзор

В нефтяной отрасли, где ставки высоки, стандартные решения по уплотнению часто не оправдывают ожиданий, когда сталкиваются с двойной проблемой: экстремально высокой температурой и агрессивными газами. Наши термостойкие уплотнения с молотковым соединением FKM с кромкой представляют собой вершину технологии уплотнений для сред HPHT (высокое давление, высокая температура) и кислых условий**.

Ключевые особенности и преимущества

---

• Чрезвычайная термическая стабильность: специально разработанный FKM (фторэластомер) сохраняет свою эластомерную силу уплотнения при температурах до 446°F (230°C), когда стандартные уплотнения плавятся или выходят из строя.

• Профиль кромки, работающий под давлением: в конструкции «Lip Style» используется внутреннее давление в линии, чтобы расширять кромки уплотнения относительно переходника, обеспечивая более плотное уплотнение при увеличении давления.

• Полная невосприимчивость к H2S и CO2: Разработанное для работы в кислой среде, это соединение FKM устойчиво к химическому разложению, набуханию и растрескиванию, вызванным высокими концентрациями сероводорода и углекислого газа.

• Коррозионностойкое усиление из нержавеющей стали: встроенное опорное кольцо из нержавеющей стали невосприимчиво к сульфидному растрескиванию под напряжением (SSC), обеспечивая жесткий антиэкструзионный барьер, который латунные кольца не могут обеспечить в кислых средах.

• Целостность с нулевыми утечками: прецизионное формование соответствует самым жестким допускам на нефтяных месторождениях Северной Америки, обеспечивая 100% газонепроницаемое соединение для обратного потока и интенсификации притока под высоким давлением.

Технические характеристики

---

Параметры производительности

---

•  Давление холодной обработки (CWP): номинальное до 15 000 фунтов на квадратный дюйм (для рис. 1502).

• Диапазон температур: от -15°F до +446°F (от -26°C до +230°C).

• Совместимость с средами: H2S (кислый газ), CO2, сырая нефть, пар, кислотные жидкости (HCl/HF), ароматические углеводороды.

• Компрессионный комплект:** Отличная устойчивость к остаточной деформации при длительной нагрузке.

• Сопротивление экструзии: максимальная поддержка при зазорах до 0,030 дюйма при давлении 15 тыс. фунтов на квадратный дюйм.

Общие приложения

---

Наши уплотнения FKM/SS являются «золотым стандартом» для обслуживания нефтяных месторождений с высокими требованиями: Добыча высокосернистого газа: Критическое уплотнение в скважинах с высокими концентрациями H2S и CO2.

1. Стимуляция скважин и кислотная обработка: обработка агрессивных химикатов и кислот, которые разрушают стандартные нитриловые уплотнения.

2. Закачка пара и геотермальная энергия: Надежная работа при высокотемпературных операциях EOR (увеличенная нефтеотдача).

3. ГРП под высоким давлением: идеальное уплотнение для выпускных коллекторов в «железных» автопарках, работающих в агрессивных бассейнах.

4. HPHT-испытание скважин: обеспечение безопасности и защищенности во время первоначального обратного притока и испытания глубоких скважин с высоким давлением.

Часто задаваемые вопросы

---

Вопрос 1: Зачем мне нужен «термостойкий» FKM для соединений Fig 1502?
Ответ: При давлении 15 000 фунтов на квадратный дюйм трение и динамика жидкости в выкидной линии могут выделять значительное количество тепла. Наши уплотнения FKM сохраняют эластичность до 446°F, обеспечивая безопасность при высокоскоростном гидроразрыве или работе с паром.

Вопрос 2: Как профиль «Lip Style» улучшает герметичность?
Ответ: В отличие от плоских уплотнений, которые полагаются только на сжатие, Lip Style «подпитывается давлением». Он использует давление жидкости, чтобы прижать края уплотнения к металлу, создавая более динамичный и надежный газонепроницаемый барьер.

Вопрос 3: Совместим ли FKM со всеми химикатами для гидроразрыва?
О: FKM совместим с подавляющим большинством нефтепромысловых химикатов, включая кислоты и ароматические углеводороды. Для получения конкретных таблиц химической совместимости свяжитесь с нашей технической командой.

В4: Каков срок годности этих уплотнений?
Ответ: Наши уплотнения из FKM имеют исключительный срок хранения — 20 лет при правильном хранении по сравнению с 5–10 годами для NBR. Это делает их идеальными для хранения запасов на случай чрезвычайных ситуаций и долгосрочного хранения.
