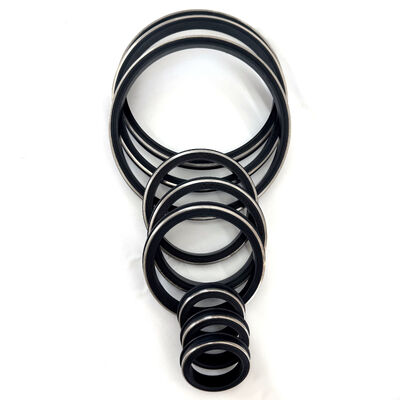

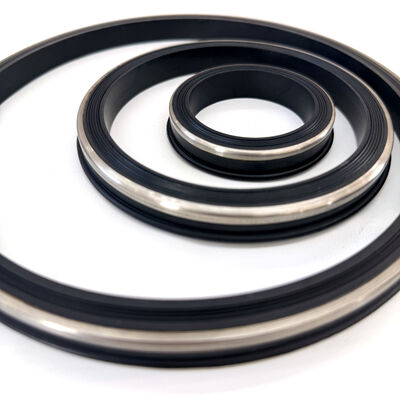

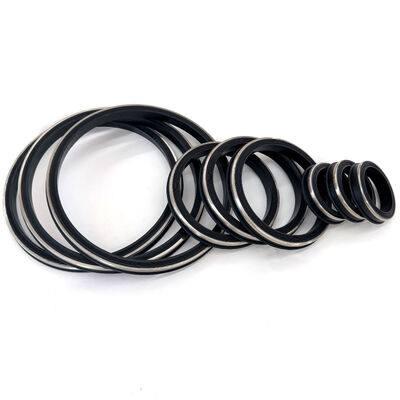

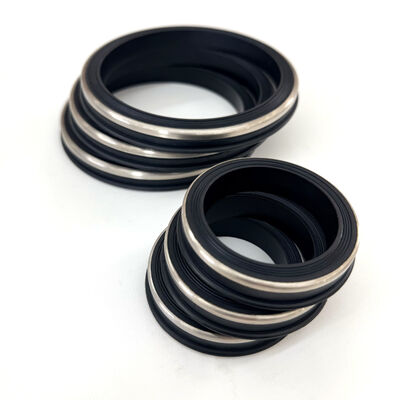

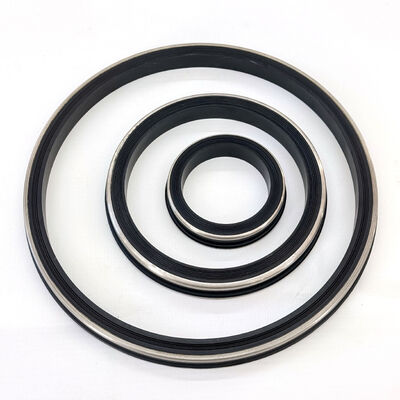

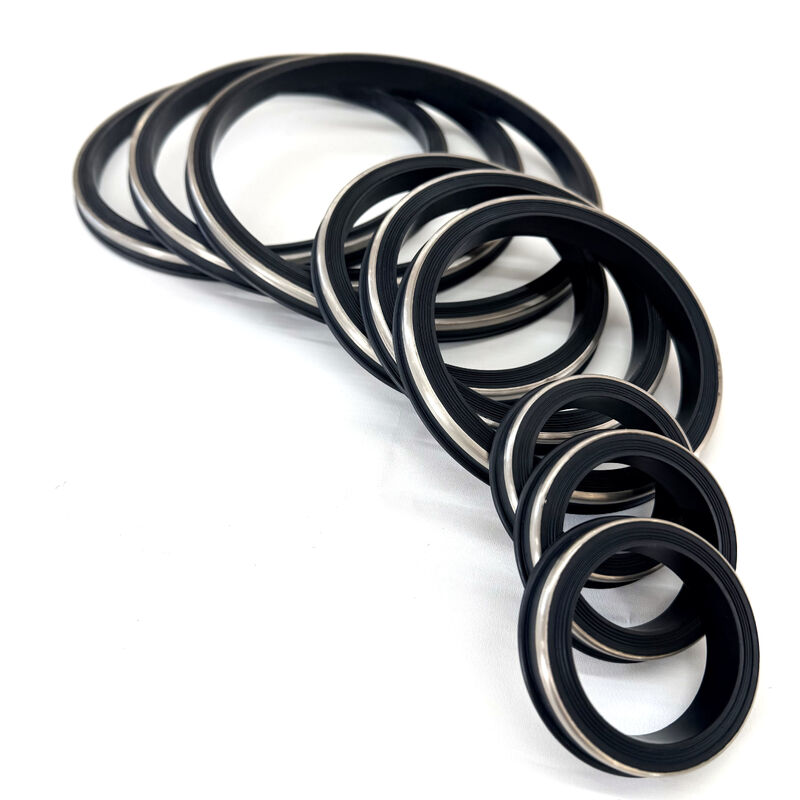

Устойчивые к H2S штыковые уплотнители FKM с защитным кольцом из нержавеющей стали 15000 PSI CWP

Обзор

Проектировано для кислых и высокотемпературных экстремальных условий

В самых изменчивых условиях нефтяного месторождения, где высокое давление сочетается с H2S и экстремальной жарой, стандартные уплотнители NBR будут отказываться.FKM Hammer Union Seal с защитными кольцами из нержавеющей сталиявляются последней защитой для вашей целостности потока.

Специально разработан для:Кислый сервис (H2S) и высокое давлениеДля таких применений, как фиг. 1502, эти уплотнители сочетают в себе химическую инертность высококачественного фторэластомера (FKM) с жесткой структурной поддержкой кольца противоэкструзии из нержавеющей стали.Это профессиональный выбор для 15,000 ПСИ при холодном рабочем давлении (CWP), где безопасность и время работы не подлежат обсуждению.

Ключевые особенности и преимущества

---

• Проектирован для кислой службы (H2S): наше специализированное соединение фторэластомера (FKM) химически инертно к сероводород, предотвращая отеки, затвердевание,и трещины, которые вызывают отказ уплотнений NBR в кислых условиях.

• В отличие от латунных колец, которые могут коррозироваться в богатых серой жидкостях,Наш кольцо из нержавеющей стали обеспечивает постоянную структурную целостность и надежность без коррозии.

• Защита от высокого давления: интегрированное резервное кольцо перекрывает пробел в соединении, гарантируя, что уплотнение сохраняет свою форму даже при 15 000 пиках давления PSI.

• Расширенная тепловая стабильность: поддерживает положительную уплотнение при экстремальных температурах от -15 ° F до 446 ° F, идеально подходит для скважин HPHT (высокое давление высокой температуры).

• Дизайн под давлением: профиль губы предназначен для использования внутреннего давления линии для увеличения уплотнительной силы, обеспечивая герметичное соединение от запуска при низком давлении до работы с полной нагрузкой.

Технические спецификации

---

Параметры производительности

---

•  Холодное рабочее давление (CWP): номинальное до 15 000 PSI (для фиг. 1502).

• Температурный диапазон: от -15°F до +446°F (от -26°C до +230°C).

• Совместимость с носителями: H2S (кислый газ), CO2, сырая нефть, пар, кислотные жидкости (HCl/HF), ароматические углеводороды.

• Комплект сжатия:** Отличная стойкость к постоянным деформациям при длительной нагрузке.

• Сопротивление экструзии: Максимальная поддержка на пробелах до 0,030 " при 15k PSI.

Общие применения

---

Наши уплотнения FKM/SS являются "золотым стандартом" для обслуживания нефтедобывающих месторождений с высокими показателями: Производство кислого газа: Критическое уплотнение в скважинах с высокой концентрацией H2S и CO2.

1. Стимуляция и кислотность колодца: обработка агрессивных химических веществ и кислот, которые разрушают стандартные нитрильные уплотнения.

2. Впрыск пара и геотермальная энергия: надежная производительность в высокотемпературных операциях EOR (улучшенное восстановление нефти).

3. Высокоточный фрекатор: используется для уплотнения разрядных коллекторов в "железных" флотах, работающих в коррозионных бассейнах.

4. Испытание скважин HPHT: обеспечение безопасности и безопасности во время первоначального обратного потока и испытания глубоких скважин под высоким давлением.

Частые вопросы

---

Вопрос 1: Когда мне следует выбрать FKM с нержавеющей сталью вместо NBR с латунью?
Ответ: Вы должны перейти на FKM/SS, когда присутствует H2S или когда рабочая температура превышает 212°F.Нержавеющая сталь необходима для кислой службы, потому что латунь может страдать от коррозии на основе сульфида.

Вопрос 2: Сработают ли эти печати с моими существующими Fig 1502 Hammer Unions?
Ответ: Да, наши уплотнения предназначены для выполнения стандартных геометрических профилей на фиг. 1502, 1002 и 602, что обеспечивает их идеальное соответствие вашему текущему запасу.

Вопрос 3: Какая польза от кольца из нержавеющей стали при 15 000 PSI?
О: При 15 кПС резина становится почти жидкостной. Кольцо SS действует как жесткая стена, которая предотвращает проталкивание резины через крошечные пробелы в соединении, предотвращая "вырывы".

Вопрос 4: Могут ли эти уплотнители обрабатывать высокие концентрации соляной кислоты (HCl)?
Ответ: Да, FKM очень устойчив к большинству кислот, используемых в хорошо-кислотных, что делает его намного лучше, чем NBR в стимуляции службы.

Вопрос 5: Каков рекомендуемый срок годности FKM-печати?
Ответ: ФКМ имеет исключительный срок годности 20 лет, если храниться в прохладном, сухом месте вдали от прямых солнечных лучей и озона, что делает его отличным товаром для покупки и хранения.
