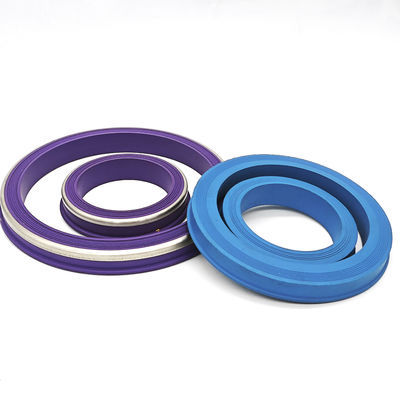

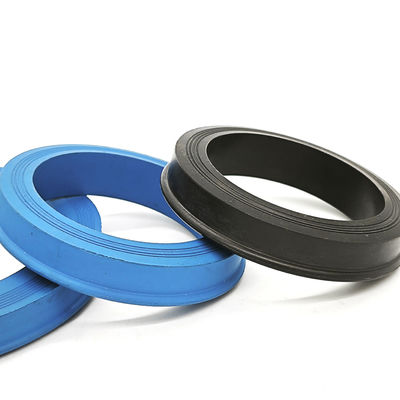

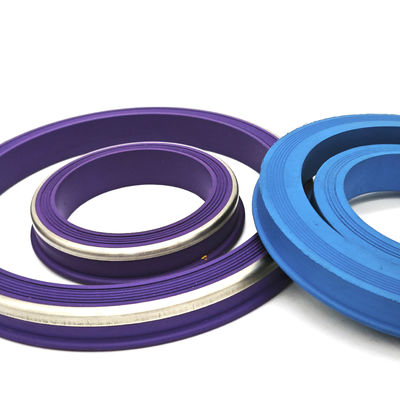

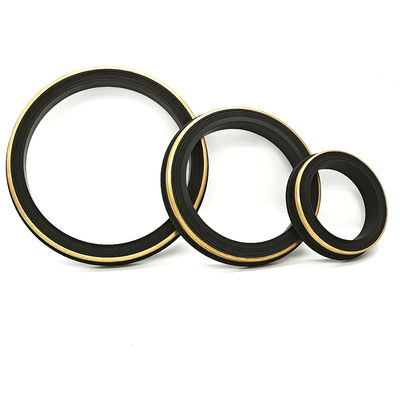

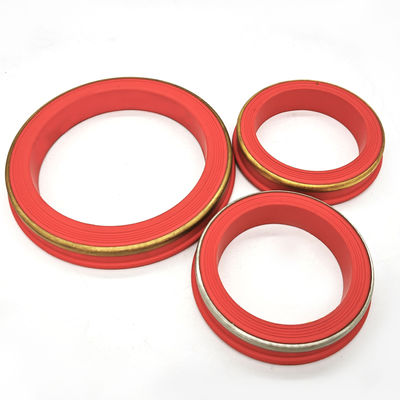

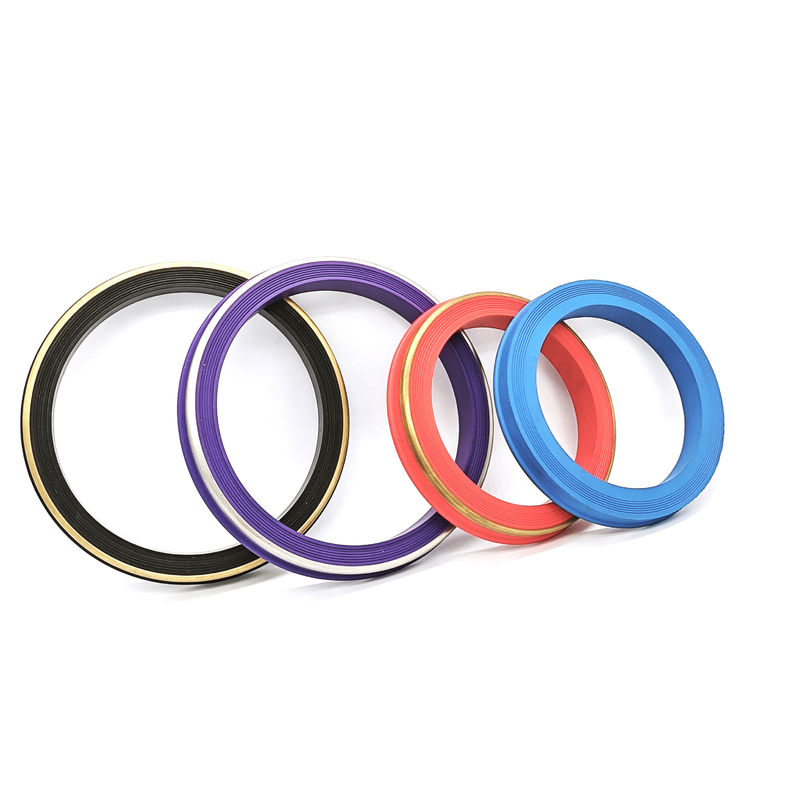

2 " и 3 " фиг. 1502 Молотные уплотнения в NBR, HNBR и FKM

Уплотнения для молотковых муфт Фиг 1502 размером 2" и 3" из NBR, HNBR и FKM

1. Введение в продукт

---

Наши уплотнения для молотковых муфт Фиг 1502 разработаны для самых сложных условий в нефтегазовой отрасли. Специально предназначены для высоконапорных трубопроводных систем диаметром 2 и 3 дюйма, подберите профиль уплотнительного кольца и конструкцию опорного кольца в соответствии с чертежом производителя. Подтвердите полную номинальную нагрузку узла для любого предлагаемого сервиса с рабочим давлением 15 000 PSI.

Независимо от того, занимаетесь ли вы гидравлическим разрывом пласта (фрекинг), цементированием, кислотной обработкой или азотным сервисом, перед заменой подтвердите конкретный состав компаунда, размеры канавки и рабочие требования.

2. Сравнение материалов и технический выбор

---

Мы предлагаем три основных эластомерных компаунда, соответствующих вашим конкретным условиям в стволе скважины. Выбор правильного материала является ключом к предотвращению преждевременного отказа уплотнения.

3. Технические характеристики

---

• Доступные размеры: 1", 2", 3", 4" (Специализация на 2" и 3" для Фиг 1502).

• Рабочее давление: См. полную номинальную нагрузку узла муфты; само по себе резиновое уплотнение не имеет независимого рейтинга давления.

• Тип конструкции: Уплотнение с подпружиненным кольцом, активируемое давлением.

• Армирование: Опциональная латунная или нержавеющая сталь опорная конструкция, соответствующая чертежу производителя.

• Совместимость: Подтвердите производителя, номинальный размер, канавку и чертеж уплотнения; только Фигура 1502 не гарантирует взаимозаменяемость.

•
•
•

4. Ключевые особенности и преимущества

---

• Конструкция против экструзии: Подтвердите профиль уплотнительного кольца, зазоры и конструкцию опорного кольца для фактического режима циклического давления.

• Химическая совместимость: Проверьте фактическую рецептуру жидкости, концентрацию, температуру и воздействие по отношению к выбранному компаунду.

• Точное производство: Согласуйте размеры и допуски по конкретному чертежу уплотнения и канавки производителя.

• Выбор для работы в среде с сероводородом: Подтвердите квалификацию конкретного компаунда для работы в среде с сероводородом, включая состав газа, температуру, давление и режим декомпрессии.

5. Типичные области применения

---

Наши уплотнения для молотковых муфт являются важными компонентами в:

• Фрекинговые манифольды и напорные линии

• Цементировочные и кислотные установки

• Линии потока устьевого оборудования

• Идентифицированные соединения молотковых муфт на совместимом оборудовании управляющих линий; подтвердите чертеж оборудования и пределы эксплуатации

• Высоконапорное оборудование для гидроструйной очистки

•
•
•

6. Обеспечение качества и тестирование

---

Мы понимаем, что отказ уплотнения приводит к дорогостоящему простою (NPT). Согласуйте необходимую документацию по инспекции и испытаниям для выбранной конфигурации:

• Испытание на твердость (Shore A): Согласуйте твердость компаунда и допуск; одна только твердость не определяет способность выдерживать давление.

• Испытания на растяжение и удлинение: Проверка прочности материала.

• Испытание на остаточную деформацию при сжатии: Обеспечение восстановления формы уплотнения для надежной долгосрочной работы.

• Прослеживаемость партий: Согласуйте идентификацию компаунда, записи даты производства и необходимую документацию по инспекции при заказе.

•
•
•

7. Часто задаваемые вопросы (FAQ)

В: Зачем использовать латунное кольцо в уплотнении Фиг 1502?
О: Правильно подобранное опорное кольцо поддерживает эластомер против экструзии в зазоры. Подтвердите его материал, размеры и крепление по чертежу производителя; оно не создает независимого рейтинга давления для резины.

В: Могу ли я использовать уплотнения NBR для работы в среде с сероводородом (H2S)?
О: Проверьте точный компаунд по фактическому составу газа, воздействию, температуре, давлению и режиму декомпрессии. Название семейства, такое как NBR, HNBR или FKM, само по себе не устанавливает квалификацию для работы в среде с сероводородом.

Заказ уплотнений Фиг 1502 размером 2" и 3" отдельно

Используйте отдельные строки заказа для муфт номинальным диаметром 2" и 3". Подтвердите маркировку производителя, чертеж канавки и профиль уплотнения для каждого размера, а не масштабируйте размеры с другого. Предоставьте фотографии обеих поверхностей уплотнения, бокового профиля и конструкции опорного кольца, а также компаунд, допуск по твердости и условия эксплуатации. Утвердите каждую конфигурацию, специфичную для размера, перед повторной поставкой.
