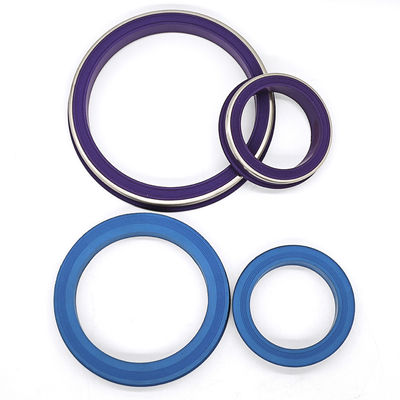

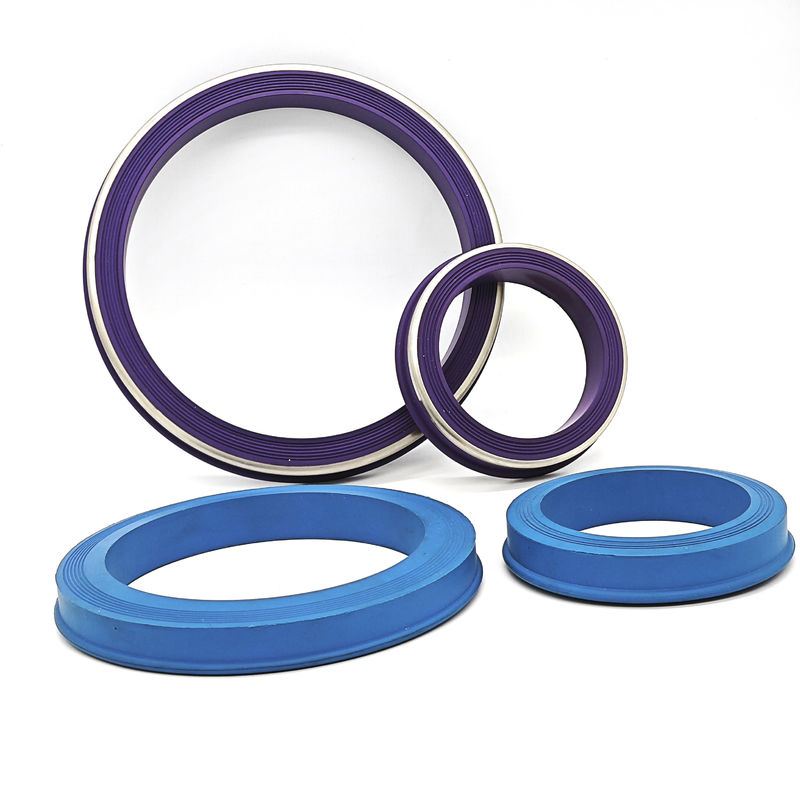

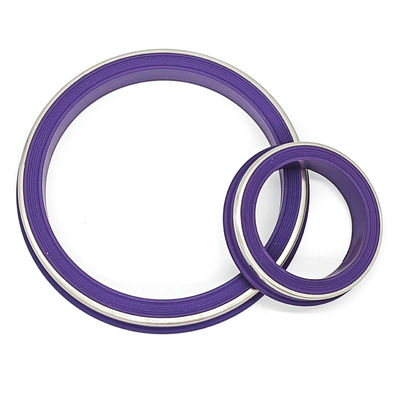

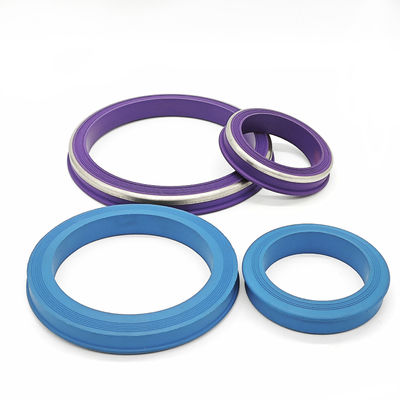

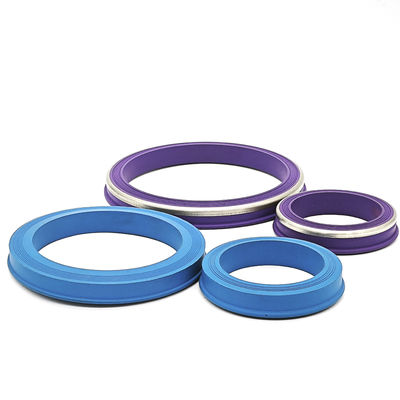

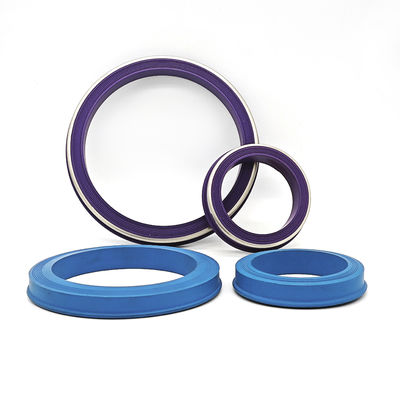

Рисунок 1502: Уплотнения с отбортовкой для молотковых соединений. Подбор компаунда для рабочей среды
Уплотнения с отбортовкой для молотковых соединений подходят для предназначенного посадочного места в нефтепромысловых трубопроводах и шланговых соединениях. Фурнитура соединения фиксирует и сжимает уплотнение во время сборки. Удерживающая отбортовка помогает удерживать уплотнение на месте во время обращения; проверьте ориентацию отбортовки и профиль посадки по чертежу конкретного соединения. Полная сборка соединения определяет его номинальное рабочее давление.
Номинальные размеры: 1, 1,5, 2, 3 и 4 дюйма. Для требуемого размера проверьте производителя соединения Рисунок 1502 и фактический чертеж посадочного места уплотнения.
Варианты конструкции: только резина, резина с указанной латунной опорной вставкой или резина с указанной вставкой из нержавеющей стали. Подтвердите геометрию опорной вставки и то, приклеена ли она или поставляется отдельно.
Варианты материалов: компаунды NBR, HNBR и FKM, с конструкциями из PTFE или PU, указанными отдельно. Выберите марку для фактической технологической жидкости, добавок и чистящих средств. Общее описание маслостойкости или химической стойкости не устанавливает совместимость с каждой средой. Работа с кислыми средами и быстрая декомпрессия требуют специальной квалификации.
Индивидуальные запросы могут быть обсуждены на основе чертежа, утвержденного нового образца и спецификации материала. Согласуйте размеры, допуски, твердость и критерии приёмки с заказом.
Shanghai Qinuo поставляет резинотехнические изделия для нефтепромысловых применений под марками SHQN и Royal Way, включая уплотнения для молотковых соединений, уплотнительные кольца, скребки, резиновые детали для скважинных спасателей и пакеры. Мы работаем по системе менеджмента качества ISO 9001. Подтвердите наличие оснастки, производственных мощностей и сроки поставки для указанной детали и количества.
Запрос на материал уплотнения с отбортовкой для молоткового соединения: Укажите технологические и чистящие жидкости
Укажите рабочую среду и любую жидкость, используемую для промывки или очистки соединения. Уплотнение, выбранное для одной жидкости, может потребовать другого компаунда для другого воздействия. Укажите нормальные и максимальные температуры вместе с режимом работы оборудования.
| Пункт запроса |
Требуемая информация |
| Рабочая среда |
Состав жидкости, добавки и любое газовое воздействие |
| Очистка |
Промывочные агенты, чистящие среды и условия воздействия |
| Марка резины |
Ссылка на компаунд и целевая твердость; 80-85 по Шору А - это диапазон из каталога |
| Соответствие |
Производитель соединения, Рисунок 1502, номинальный размер и чертеж посадочного места уплотнения |
Подтвердите конструкцию только из резины или с латунной/нержавеющей опорной вставкой. Цвет и твердость сами по себе не устанавливают химическую совместимость. Полная сборка соединения определяет допустимое давление; следуйте его процедуре проверки и установки.
