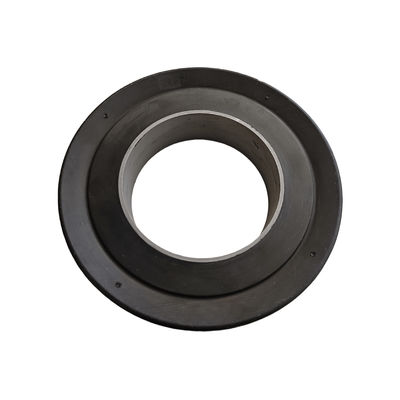

Запросы на скребковые чашки со стальным сердечником: размеры втулки и посадка оправки
Royal Way поставляет скребковые чашки из резины со стальным сердечником для оборудования, используемого при спуско-подъемных операциях. Подтвердите требуемый профиль чашки, размеры стальной втулки и посадку оправки. Выберите марку NBR или FKM для фактической жидкости и температур. Сама по себе чашка не имеет независимого рабочего давления 10 000 фунтов на квадратный дюйм.
Существующий каталог представляет ссылки на профили TA, V и MV с различными вариантами поддержки и кромок. Подтвердите точную конструкцию стального сердечника и допустимую нагрузку инструмента. Стальной сердечник не обеспечивает универсальную грузоподъемность, температурную или предельную нагрузку.
Номинальные ссылки на трубы включают 2 3/8, 2 7/8, 3 1/2 и 4 1/2 дюйма. Сопоставьте наружный диаметр чашки и внутренний диаметр сердечника с внутренним диаметром трубы и чертежом оправки. Индивидуальные запросы требуют согласованных размеров, компаунда, твердости и критериев проверки.
Замена скребковых чашек со стальным сердечником: проверка внутреннего диаметра, высоты и посадки
Для замены со стальным сердечником определите внутренний диаметр втулки, осевую высоту и расположение посадки по чертежу оправки. Приведенная таблица содержит строки для стальных и алюминиевых сердечников; совпадение наружного и внутреннего диаметров чашки не подтверждает возможность замены каждой конфигурации сердечника.
Укажите стальной сердечник в заказе вместе с профилем чашки, наружным диаметром, маркой компаунда и допусками на проверку. Укажите состояние трубы, состав жидкости, температуры и утвержденные требования к нагрузке инструмента. Сохраняйте каждый профиль и размер отдельно для обслуживания.
| Исходная номинальная ссылка на трубу (дюйм) |
Сердечник и описание |
Наружный диаметр чашки по каталогу (дюйм) |
Внутренний диаметр чашки по каталогу (дюйм) |
| 2-3/8" (2") |
Скребковая чашка с алюминиевым сердечником |
1.992" |
1.120" |
| 2-3/8" (2") |
Скребковая чашка со стальным сердечником |
1.992" |
1.120" |
| 2-7/8" (2-1/2") |
Скребковая чашка с алюминиевым сердечником |
2.431" |
1.370" |
| 2-7/8" (2-1/2") |
Скребковая чашка со стальным сердечником |
2.431" |
1.370" |
| 3-1/2" (3") |
Скребковая чашка с алюминиевым сердечником |
2.985" |
1.370" |
| 3-1/2" (3") |
Скребковая чашка со стальным сердечником |
2.985" |
1.370" |
Запросы на замену чашек могут быть обсуждены по требуемому профилю и утвержденному чертежу. Укажите нитрильный или другой компаунд и фактическое воздействие жидкости. Ссылки на профили не подразумевают производство оригинального бренда или универсальную совместимость.

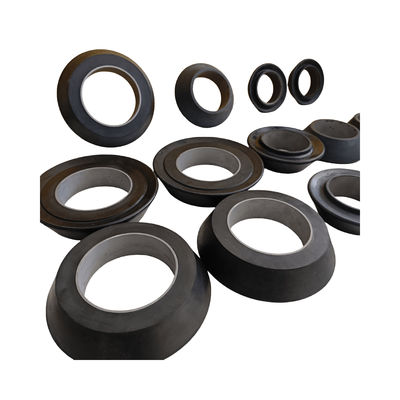

Доступные типы скребковых чашек:
Стиль TA
TA описан в существующем ассортименте как чашка средней нагрузки вокруг стальной или алюминиевой втулки. Подтвердите конкретный материал сердечника, профиль чашки и внутренний диаметр оправки для выбранного размера. Пригодность к нагрузке и производительность компаунда зависят от утвержденной конфигурации инструмента и условий эксплуатации.
Стиль V:
Описание серии V охватывает профили кромок из цельной резины для запросов, связанных с жидкостями, содержащими песок. Количество чашек, поведение кромок и предельные нагрузки должны соответствовать инструкциям производителя инструмента. Рассмотрите выбранный компаунд для условий воздействия жидкости, температуры и износа, а не присваивайте универсальную химическую стойкость.
Стиль TUF:
Описание стиля TUF относится к профилю чашки с внутренним усилением. Подтвердите усиление, размеры и требования к нагрузке по чертежу инструмента. Пригодность для горячих скважин или труб с шероховатой поверхностью требует рассмотрения фактического компаунда и состояния трубы.
Стиль NUF:
Описание стиля NUF относится к резиновой чашке для тяжелых нагрузок со стальной или алюминиевой втулкой. Укажите точный профиль, материал сердечника, размеры и утвержденную нагрузку инструмента. Описание "тяжелая нагрузка" не устанавливает номинальное давление или грузоподъемность.
| Наименование детали |
Стиль MV, стиль TA, стиль TUF, стиль NUF и стиль V |
|
Среда
|
нефть, газ, газовый конденсат
|
|
Доступный материал
|
Компаунд и конструкция сердечника по выбранному чертежу чашки; рассмотрите жидкость и температуры
|
Другие сопутствующие резиновые изделия:
Упаковка и отгрузка:
- Экспресс: S.F., DHL, UPS, TNT, FedEx и т.д. для срочных и мелких заказов.
- Авиаперевозки: из аэропорта в аэропорт или из аэропорта до двери.
- Морские перевозки: подходят для навалочных грузов. Это займет больше времени, чем авиаперевозки.
Документы по управлению качеством и инспекции:
Shanghai Qinuo поставляет изделия из резины для нефтепромысловых нужд под марками Royal Way и SHQN. Мы работаем по системе менеджмента качества ISO 9001. Для скребковых чашек согласуйте версию чертежа, компаунд, материал сердечника и требования к проверке размеров. Подтвердите оснастку, производственную готовность и сроки поставки вместе с коммерческим предложением.
Вид угла формы для резиновых изделий:
FAQ:
В. Почему выбрать Qinuo industry?
Мы предоставляем им комплексное обслуживание от НИОКР до производства, чтобы удовлетворить их потребности в индивидуализации.
Подтвердите окончательную упаковку, пункт назначения и график отгрузки вместе с коммерческим предложением. Варианты доставки зависят от размера заказа и маршрута.
В. В чем ваше преимущество?
- Имеет надежную и зрелую цепочку поставок
- Более низкие затраты на оснастку
- Высокая эффективность разработки и проектирования и короткое время процесса.
- Экономичность и хорошее отношение к обслуживанию.
- Более профессиональный персонал отдела продаж, который очень хорошо разбирается в обработке резины.
В. Вы производитель или торговая компания?
Мы производитель. Наша фабрика расположена в районе Хаймэнь, город Наньтун, провинция Цзянсу.
В. Что следует проверить у скребковой чашки со стальным сердечником для замены?
Укажите внутренний диаметр стального сердечника, осевую высоту и расположение посадки на чертежах оправки и чашки. Согласуйте профиль чашки, наружный диаметр, марку резины, допуск на твердость и критерии проверки для выбранного размера трубы и нагрузки инструмента.
В. Могу ли я получить образцы?
Спросите о наличии образцов для указанного профиля скребковой чашки со стальным сердечником, размера и марки резины. Согласуйте количество образцов, проверку размеров, цену и условия доставки вместе с коммерческим предложением.
В. Можете ли вы производить продукцию OEM?
Да, мы можем производить по вашим образцам или 3D-чертежам. Мы можем изготовить оснастку и приспособления.
