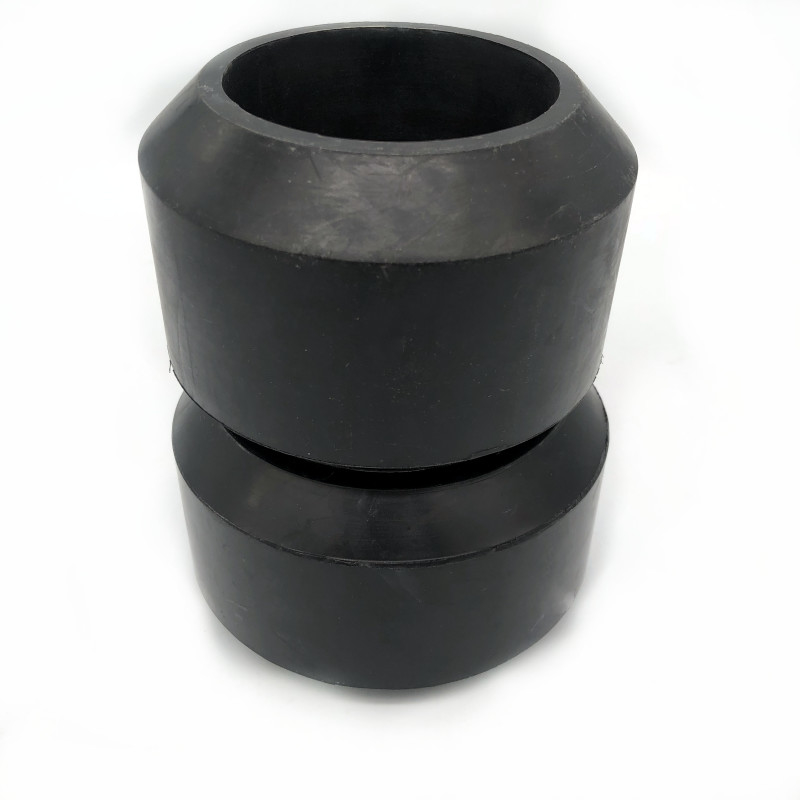

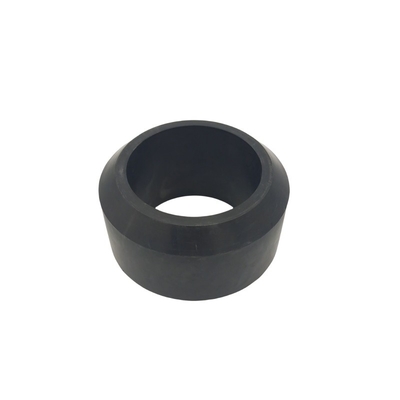

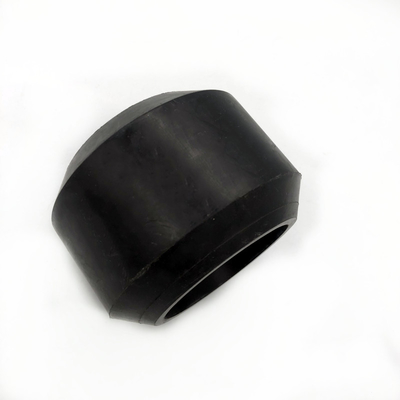

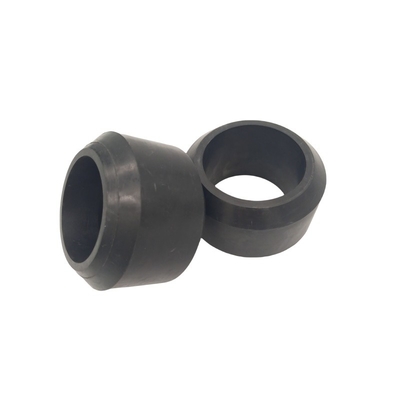

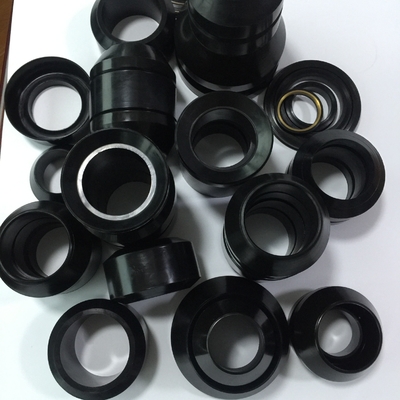

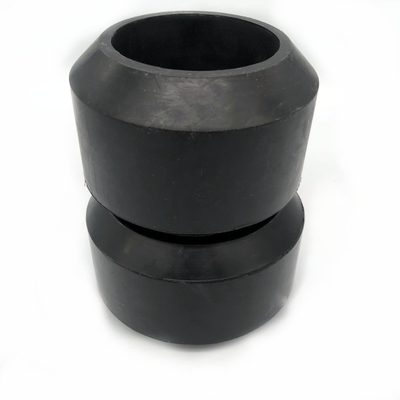

Уплотнительные чашки для нефти, газа и газового конденсата: выбор компаунда и сборки
Резиновые уплотнительные чашки являются уплотнительными элементами для указанных подземных инструментов, используемых для зональной изоляции и связанных с ней операций. Варианты из FKM, HNBR и нитрильного каучука рассматриваются в зависимости от состава флюида и условий эксплуатации. Для выбранной сборки должны быть указаны обрабатываемость и общая производительность инструмента.
Особенности резиновых уплотнительных чашек для нефти:
1) Соответствие давлению и температуре требует квалификации указанной сборки.
2) Проверьте размеры чашки, армирование и чертеж сопрягаемого инструмента.
3) Стандартные размеры 3,5, 4,5 и 5,5 дюйма или нестандартные размеры на основе чертежа.
4) Для запрошенного испытания при температуре 150 °C (302 °F) согласуйте компаунд, давление, флюид, продолжительность и критерии приемки.
5) Если требуется испытание на 30 циклов, определите условия цикла и критерии приемки.
6) Крупногабаритные нестандартные размеры, включая запрошенный размер чашки 30 дюймов, требуют рассмотрения возможности изготовления чертежа и пресс-формы.
Применение
Среда применения: нефть, газ, газовый конденсат
Shanghai Qinuo поставляет уплотнительные чашки и сменные чашки в соответствии с согласованными размерами и деталями конструкции. Предоставьте ссылку на деталь, версию чертежа и условия эксплуатации для рассмотрения компаунда и соответствия.

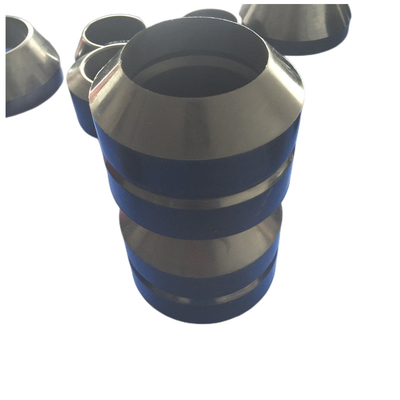

Мы производим как уплотнительные чашки с проволочным каркасом / сеткой / рамой, так и резиновые уплотнительные чашки без сетки.
Ссылки на трубку и обсадную колонну должны отличаться от размеров готовой чашки. Укажите фактический внутренний диаметр, монтажные размеры и геометрию уплотнительного кольца для выбранного инструмента.
| Рабочее давление |
Запрошено 35 МПа; подлежит квалификации полной сборки |
| Среда |
нефть, газ, газовый конденсат |
| Доступный материал |
FKM, HNBR и нитрильный каучук; компаунд выбран для эксплуатации |
Другие сопутствующие резиновые изделия:
Наша продукция широко используется во всех видах автомобилей, машин, бытовой техники, электронных изделий, электроприборов, канцелярских товаров, компьютеров, нефтедобывающего оборудования и запасных частей для оборудования.
Мы также можем предоставить нефтепромысловые резиновые скребковые чашки
- Скребковая чашка TA представляет собой универсальную, полностью резиновую чашку с переменным уплотнением, обеспечивающую большую гибкость при меньших нагрузках.
- Скребковая чашка MV представляет собой легкую, полностью резиновую чашку с несколькими гибкими, загнутыми вверх уплотнениями для жидкостей, содержащих взвешенный песок. Выберите размер чашки и нагрузку для скребковой сборки.
- Скребковая чашка V представляет собой кольцевую, одноуплотнительную, гибкую, полностью резиновую чашку, отлитую на стальной втулке. Она идеально подходит для подъема жидкостей, содержащих песок, и для скребковых работ при легких нагрузках. Это одинарная версия скребковой чашки MV.
- Скребковая чашка TUF представляет собой гибкую чашку из синтетического каучука с армирующими проволоками из пружинной стали для тяжелых нагрузок, но достаточно гибкую для легких или средних нагрузок.
- Скребковая чашка UF представляет собой универсальную чашку из синтетического каучука, содержащую прочные, гибкие армирующие проволоки из пружинной стали.
- Скребковая чашка J представляет собой прочную, тяжелую чашку с длинным, гибким уплотнением и прочными армирующими проволоками из стали, которые обеспечивают хорошее уплотнение при подъеме для подъема тяжелых грузов.
- Скребковая чашка GW представляет собой тяжелую, гибкую, одноуплотнительную чашку, армированную проволокой из пружинной стали. Увеличенное уплотнение обеспечивает хорошее уплотнение при подъеме.
Изделия из формованной резины
Резиновые изделия, склеенные с металлом
Экструдированные резиновые изделия
Упаковка и доставка
1: Экспресс-доставка: S.F., DHL, UPS, TNT, FedEx и т. д. для срочных и мелких заказов.
2: Авиаперевозка: аэропорт-аэропорт или аэропорт-дверь.
3: Морская перевозка: подходит для навалочных грузов. Это займет больше времени, чем авиаперевозка.
Наша компания
Shanghai Qinuo Industry Co. Ltd была основана в 2003 году и является новым высокотехнологичным предприятием, объединяющим исследования и разработки, производство и продажи. С момента своего основания мы придерживаемся концепции «Качество для выживания, инновации борются за развитие», постоянно развиваемся и внедряем инновации, завоевали хорошую репутацию дома и за рубежом.
Наша компания предоставляет профессиональные услуги по проектированию и производству пластиковых деталей, резиновых деталей и деталей для обработки, продукция в основном используется в автомобильной, бытовой технике, машиностроении, нефтедобывающей промышленности и других областях. У нас есть профессиональная команда по производству и продажам, «Высокое качество, высокий профессионализм, высокая эффективность» — это принципы работы.
У нас есть два завода, более 30 машин для литья под давлением, формовочные машины и токарные станки с ЧПУ. Наша компания расположена в районе Пудун, Шанхай. Элегантная обстановка, удобная транспортная развязка, всего 30 минут от нашей компании до аэропорта Пудун.
Мы используем систему менеджмента качества ISO 9001. Согласуем необходимую документацию по материалам, протоколы инспекций и применимые испытания продукции с заказом.
Часто задаваемые вопросы
1. Что нужно для выбора уплотнительной чашки?
Предоставьте модель инструмента, размеры чашки и версию чертежа, включая геометрию монтажа и детали армирования.
Включите состав флюида, температуру, перепад давления и время воздействия для рассмотрения компаунда.
2. Какая конструкция должна быть указана?
а. Полностью резиновая или армированная конструкция, в зависимости от конструкции инструмента.
б. Детали проволочного каркаса, сетки или рамы, где они используются.
в. Геометрия уплотнительного кольца и монтажные размеры.
г. Компаунд и номинальная твердость с допусками.
д. Требования к утверждению образца и проверке размеров.
е. Условия испытаний сборки и критерии приемки.
ж. Маркировка идентификации детали и версии, где это требуется.
3. Устанавливает ли номинальный размер соответствие при замене?
1. Подтвердите фактический внутренний диаметр, а не полагайтесь только на номинальное обозначение трубки или обсадной колонны.
2. Проверьте диаметр монтажа чашки и осевые размеры.
3. Проверьте профиль уплотнения и армирование по чертежу.
4. Сопоставьте компаунд с флюидом и температурным воздействием.
5. Утвердите требования к размерам и испытаниям сборки перед производством.
4. В чем ваше преимущество?
1. Имеет надежную и зрелую цепочку поставок поддержки
2. Более низкие затраты на пресс-формы
3. Высокая эффективность разработки и проектирования и короткое время процесса.
4. Экономичность и хорошее отношение к обслуживанию.
5. Более профессиональный персонал отдела продаж по экспорту, который очень хорошо знает обработку резины.
Для сменной уплотнительной чашки отправьте ссылку на инструмент, чертеж или образец и предполагаемые условия эксплуатации.
Мы приветствуем изготовление продукции на заказ, с нетерпением ждем ваших чертежей или оригинальных образцов.
