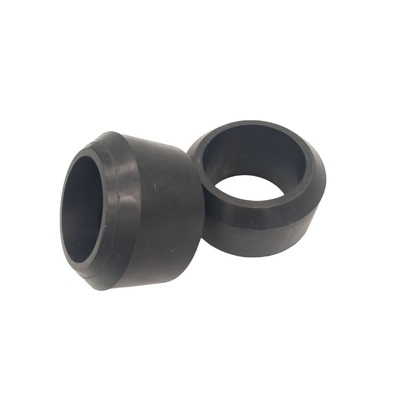

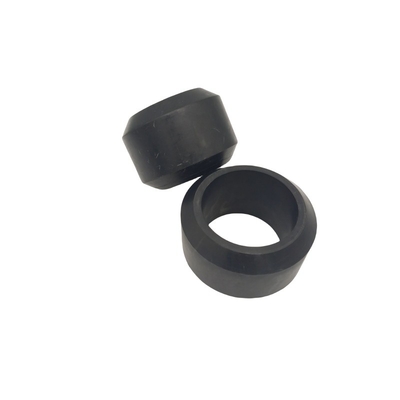

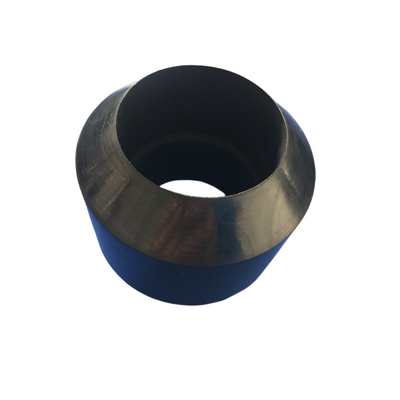

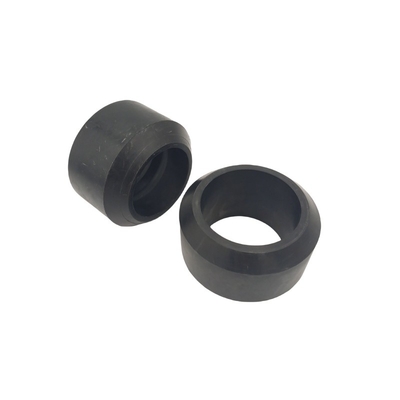

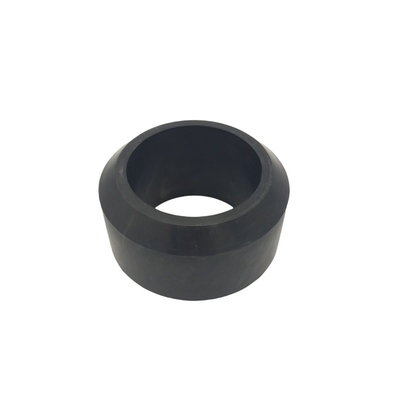

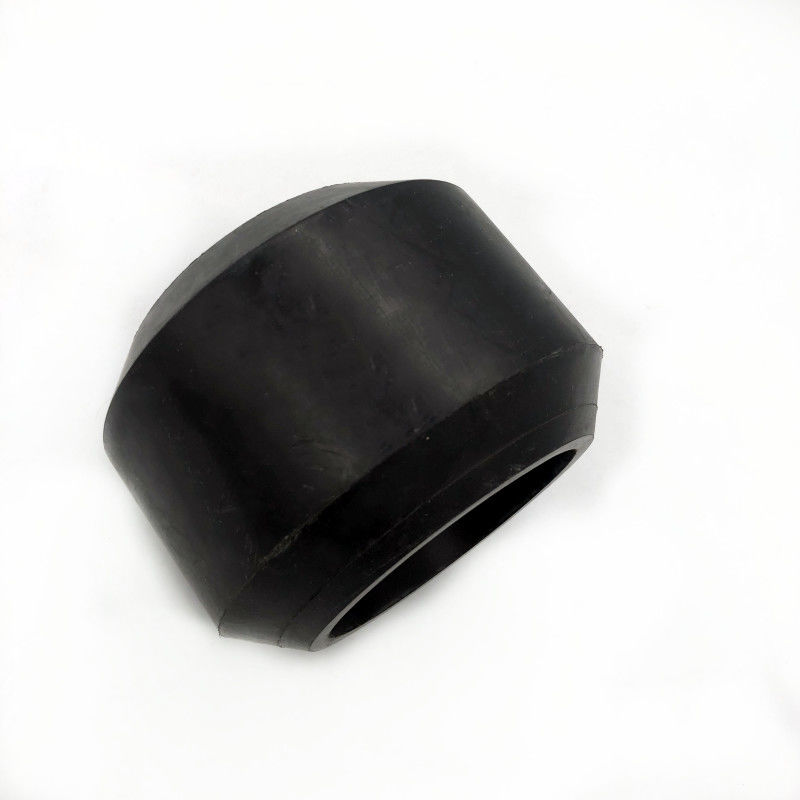

Настраиваемые резиновые пакеры для сред с высоким давлением
Заказные резиновые пакеры из NBR, HNBR или FKM требуют определенного рабочего диапазона и соответствующей геометрии инструмента. Укажите дифференциальное давление, направление давления, температуру и состав жидкости. Уплотнения чашечного типа и элементы с остаточной деформацией используют разные механизмы уплотнения; определите конструкцию на чертеже. Возможность бурения является требованием для всего инструмента и определяется не только резиновым материалом.
Особенности резиновых маслопакерных чашек:
1) Проверьте требования к высокому давлению в отношении полной сборки уплотнения, зазоров поддержки и выбранного компаунда.
2) Определите допустимую утечку и продолжительность удержания давления для предполагаемых условий эксплуатации.
3) Доступные размеры и индивидуальная геометрия проверяются по утвержденному чертежу или образцу.
4) Испытание под давлением при 150°C (302°F) должно включать указание тестового компаунда, оснастки, давления и продолжительности; подтвердите применимость перед заказом.
5) Если требуется 30 циклов давления, определите диапазон циклов, время выдержки и критерии приемки.
6) Чашки размером до 30 дюймов требуют подтверждения размеров и производственных параметров.
Применение
Рабочая среда: нефть, газ, газовый конденсат
Для применений в нефтяной, газовой или конденсатной промышленности спецификация давления должна включать нормальное рабочее давление, пиковые переходные давления и дифференциальное давление на уплотнении. Предоставьте геометрию сопрягаемой металлической детали и зазоры под нагрузкой, чтобы можно было оценить риски поддержки и экструзии с учетом резинового компаунда.
Мы производим как пакерные чашки с проволочным каркасом / сеткой / рамой, так и резиновые пакерные чашки без сетки.
Номинальные размеры для применения включают 3,5, 4,5 и 5,5 дюймов. Укажите фактический внутренний диаметр, размеры элемента, монтажный интерфейс и допуски; номинальный размер трубы или обсадной колонны не является окончательным наружным диаметром уплотнения.
| Рабочее давление |
Требование к применению 35 МПа; проверьте выбранный компаунд и рейтинг всей сборки |
| Среда |
нефть, газ, газовый конденсат |
| Доступный материал |
FKM, HNBR или NBR; укажите компаунд и совместимость с условиями эксплуатации |
Другие сопутствующие резиновые изделия:
Наша продукция широко используется во всех видах автомобилей, машин, бытовой техники, электронных изделий, электроприборов, канцелярских товаров, компьютеров, нефтеоборудования и запасных частей для оборудования.
Мы также можем предоставить резиновые скребковые чашки для нефтепромысловых работ
- Скребковая чашка TA — это универсальная, полностью резиновая чашка с переменным уплотнением, обеспечивающая большую гибкость при меньших нагрузках.
- Скребковая чашка MV — это легкая, полностью резиновая чашка с несколькими гибкими, отогнутыми вверх кромками для применений с жидкостями, содержащими песок. Перед выбором подтвердите размер и совместимость с инструментом.
- Скребковая чашка V — это кольцевая, однокромочная, гибкая, полностью резиновая чашка, отлитая на стальной втулке. Она идеально подходит для подъема жидкостей, содержащих песок, и для скребковых работ при малых нагрузках. Это одинарная версия скребковой чашки MV.
- Скребковая чашка TUF — это гибкая чашка из синтетического каучука с армирующими пружинными стальными проволоками для тяжелых нагрузок, но достаточно гибкая для легких или средних нагрузок.
- Скребковая чашка UF — это универсальная чашка из синтетического каучука, содержащая прочные, гибкие армирующие пружинные стальные проволоки.
- Скребковая чашка J — это прочная, тяжелая чашка с длинной, гибкой кромкой и прочными стальными армирующими проволоками, которые обеспечивают хорошее уплотнение при подъеме для подъема тяжелых грузов.
- Скребковая чашка GW — это тяжелая, гибкая, однокромочная чашка, армированная пружинной стальной проволокой. Увеличенная кромка обеспечивает хорошее уплотнение при подъеме.
Изделия из формованной резины
Резинометаллические изделия
Изделия из экструдированной резины
Упаковка и доставка
1: Экспресс: S.F., DHL, UPS, TNT, FedEx и т. д. для срочных и мелких заказов.
2: Авиаперевозки: из аэропорта в аэропорт или из аэропорта до двери.
3: Морские перевозки: подходят для навалочных грузов. Это займет больше времени, чем авиаперевозки.
Наша компания
Shanghai Qinuo Industry Co. Ltd была основана в 2003 году и является новым высокотехнологичным предприятием, объединяющим НИОКР, производство и продажи. С момента своего основания мы придерживаемся концепции «Качество для выживания, Инновации борются за развитие», постоянно развиваемся и внедряем инновации, завоевали хорошую репутацию дома и за рубежом.
Наша компания предоставляет профессиональные услуги по проектированию и производству пластиковых деталей, резиновых деталей и деталей для обработки, продукция в основном используется в автомобилях, бытовой технике, машиностроении и нефтегазовой промышленности и других областях. У нас есть профессиональная команда по производству и продажам, «Высокое качество, высокий профессионализм, высокая эффективность» — это принципы работы.
У нас есть два завода, более 30 машин для литья под давлением, формовочные машины и токарные станки с ЧПУ. Наша компания расположена в районе Пудун, Шанхай. Элегантная обстановка, удобная транспортная развязка, всего 30 минут от нашей компании до аэропорта Пудун.
Наша система менеджмента качества ISO 9001 поддерживает контроль качества производства. Сертификаты на материалы, записи размеров и любые дополнительные документы о соответствии должны быть указаны в заказе.
Часто задаваемые вопросы
1. Какая информация о давлении необходима?
Укажите рабочее дифференциальное давление, пиковое давление и направление давления на уплотнении.
Укажите, является ли нагрузка постоянной, циклической или обратной, вместе с требуемым временем удержания давления.
2. Что влияет на способность выдерживать давление?
a. Резиновый компаунд и твердость при рабочей температуре.
b. Размеры сопрягаемой внутренней поверхности и зазоры поддержки под нагрузкой.
c. Геометрия кромки чашки или элемента сжатия.
d. Армирование или опорная поддержка, где это используется.
e. Состав жидкости и продолжительность воздействия.
f. Условия установки и движение настройки инструмента.
g. Циклирование давления и последовательность разгрузки.
3. Как следует указывать испытание под давлением?
1. Укажите точную ревизию детали и резиновый компаунд.
2. Определите оснастку и сопрягаемые размеры.
3. Установите давление, температуру и время стабилизации.
4. Согласуйте пределы утечки и требования к циклам.
5. Укажите проверку после испытания и требуемый отчет.
4. Что должно сопровождать индивидуальный запрос?
1. Модель инструмента и утвержденный чертеж или оригинальный образец.
2. Размеры уплотнения, допуски и требуемое количество.
3. Рабочий диапазон жидкости, температуры и давления.
4. Применимые требования к проверке и приемке.
5. Требуемая идентификация, упаковка и документация.
Для индивидуальных резиновых пакеров для работы под высоким давлением предоставьте полный рабочий диапазон и геометрию сопрягаемых деталей для рассмотрения предлагаемого компаунда и конструкции уплотнения.
Отправьте ваш чертеж или оригинальный образец для индивидуального рассмотрения; согласуйте геометрию, материал и требования к испытаниям перед производством.
