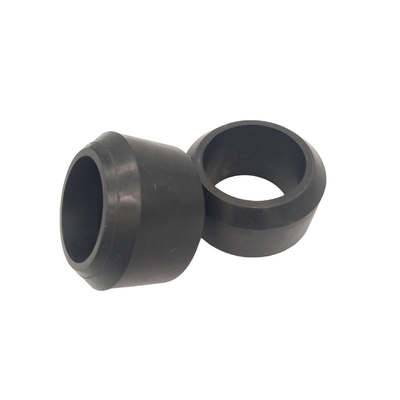

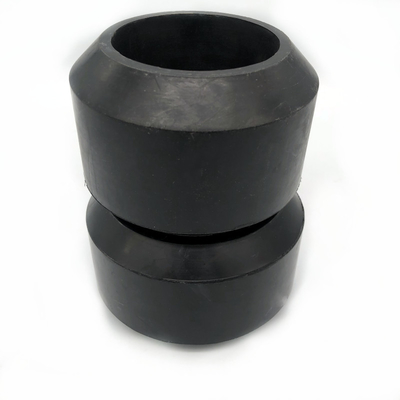

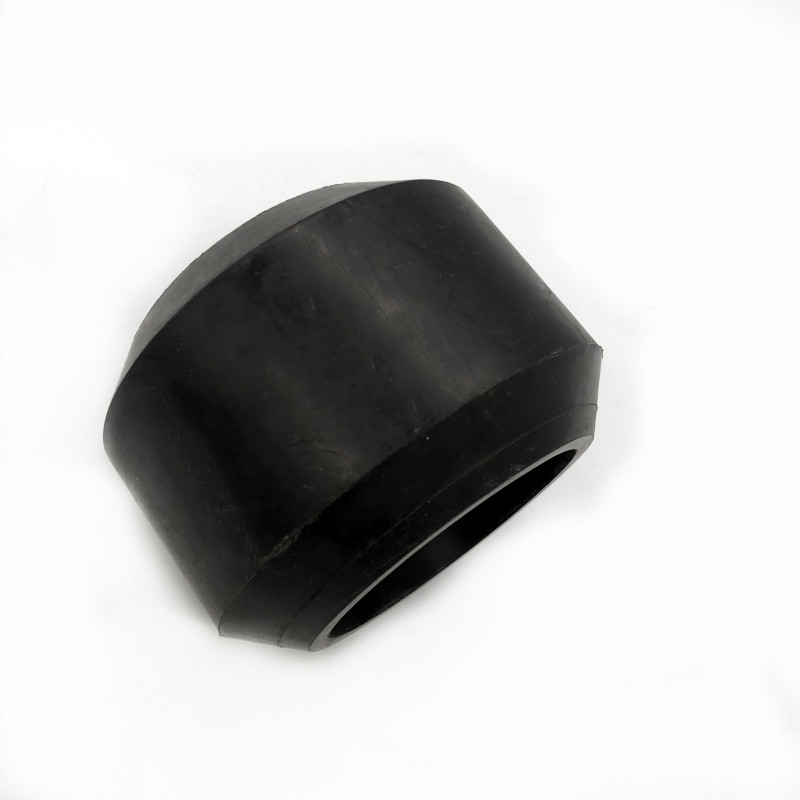

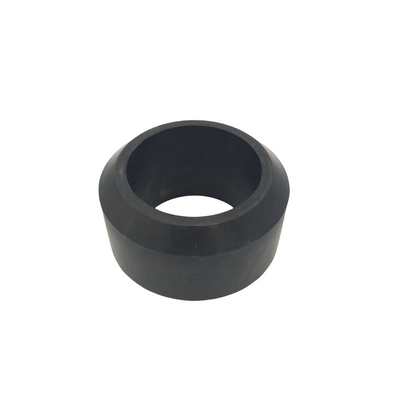

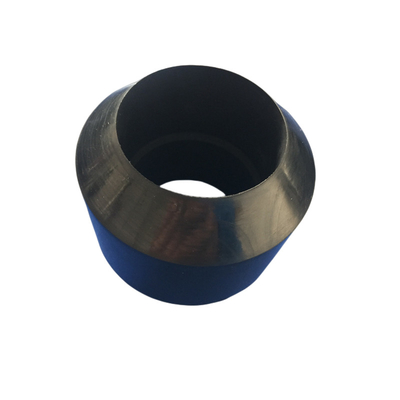

Резиновые пакеры для нефтегазовых скважин с широким диапазоном размеров
Резиновые пакеры и уплотнения чашечного типа для нефтегазовых скважин подбираются в соответствии с фактическими размерами инструмента и ствола скважины. Варианты из NBR, HNBR и FKM требуют выбора компаунда для заданных условий эксплуатации по жидкости и температуре. Перед определением размеров, армирования и требований к установке определите, является ли деталь уплотнением чашечного типа или элементом с компрессионной установкой. Требуется подтверждение возможности бурения для всей конструкции инструмента.
Особенности резиновых чашек для нефтяных пакеров:
1) Укажите требования к давлению и температуре для выбранного компаунда и полной сборки.
2) Соответствие размеров включает профиль уплотнения, монтажный интерфейс и состояние сопрягаемого ствола.
3) Номинальные размеры применения включают 3,5, 4,5 и 5,5 дюйма; нестандартные размеры требуют рассмотрения чертежа.
4) Запрошенное испытание под давлением при 150°C (302°F) требует согласованного компаунда, оснастки, давления и критериев приемки.
5) Запрошенное испытание на 30 циклов требует определения пределов давления, температуры и времени выдержки.
6) Диаметр чашки до 30 дюймов требует подтверждения производства и чертежа перед заказом.
Применение
Рабочая среда: нефть, газ, газовый конденсат
Для сменных уплотнений пакера укажите как номинальное обозначение насосно-компрессорных труб или обсадной колонны, так и их фактический внутренний диаметр. Укажите интерфейс металлического инструмента, размеры поддержки и требуемый профиль уплотнения. Две скважины с одинаковым номинальным размером обсадной колонны могут требовать разной геометрии уплотнения из-за различий в сопрягаемом стволе и конструкции инструмента.
Мы производим как пакерные чашки с проволочным каркасом / сеткой / рамой, так и резиновые пакерные чашки без сетки.
Более широкий диапазон чашек включает применение от 1-1/4-дюймовых насосно-компрессорных труб до 7-дюймовых обсадных колонн и других размеров, подлежащих рассмотрению конструкции. Это обозначения применения, а не замена размеров и допусков готовой детали.
| Рабочее давление |
Требование к применению 35 МПа; подтвердить рейтинг компаунда и полной сборки |
| Среда |
нефть, газ, газовый конденсат |
| Доступный материал |
FKM, HNBR или NBR; подтвердить компаунд для заданного применения |
Другие сопутствующие резиновые изделия:
Наша продукция широко используется во всех видах автомобилей, машин, бытовой техники, электронных изделий, электроприборов, канцелярских товаров, компьютеров, нефтеоборудования и запасных частей для оборудования.
Мы также можем предоставить резиновые скребковые чашки для нефтепромысла
- Скребковая чашка TA — это универсальная резиновая чашка со средней нагрузкой и переменным краем, обеспечивающая большую гибкость при меньших нагрузках.
- Скребковая чашка MV — это легкая резиновая чашка с несколькими гибкими, загнутыми вверх краями для применения в условиях жидкостей с содержанием песка. Выберите размер чашки в соответствии с оправкой и посадкой трубы.
- Скребковая чашка V — это кольцевая, однокрайняя, гибкая, полностью резиновая чашка, отлитая на стальной втулке. Она идеально подходит для подъема жидкостей с содержанием песка и для скребкования при легких нагрузках. Это одинарная версия скребковой чашки MV.
- Скребковая чашка TUF — это гибкая чашка из синтетической резины с армирующими проволоками из пружинной стали для тяжелых нагрузок, но достаточно гибкая для легких или средних нагрузок.
- Скребковая чашка UF — это универсальная чашка из синтетической резины, содержащая прочные, гибкие армирующие проволоки из пружинной стали.
- Скребковая чашка J — это прочная, тяжелая чашка с длинным, гибким краем и прочными стальными армирующими проволоками, которые обеспечивают хорошее уплотнение при подъеме для подъема тяжелых грузов.
- Скребковая чашка GW — это тяжелая, гибкая, однокрайняя чашка, армированная проволокой из пружинной стали. Увеличенный край обеспечивает хорошее уплотнение при подъеме.
Формованные резиновые изделия
Резиновые изделия, склеенные с металлом
Экструдированные резиновые изделия
Упаковка и доставка
1: Экспресс: S.F., DHL, UPS, TNT, FedEx и т. д. для срочных и мелких заказов.
2: Авиаперевозки: из аэропорта в аэропорт или из аэропорта до двери.
3: Морские перевозки: подходят для навалочных грузов. Это займет больше времени, чем авиаперевозки.
Наша компания
Shanghai Qinuo Industry Co. Ltd была основана в 2003 году и является новым высокотехнологичным предприятием, объединяющим НИОКР, производство и продажи. С момента своего основания мы придерживаемся концепции «Качество для выживания, Инновации борются за развитие», постоянно развиваемся и внедряем инновации, завоевали хорошую репутацию дома и за рубежом.
Наша компания предоставляет профессиональные услуги по проектированию и производству пластиковых деталей, резиновых деталей и деталей для обработки, продукция в основном используется в автомобилях, бытовой технике, оборудовании и нефтегазовой промышленности и других областях. У нас есть профессиональная команда по производству и продажам, «Высокое качество, высокий профессионализм, высокая эффективность» — это принципы работы.
У нас две фабрики, более 30 машин для литья под давлением, формовочные машины и токарные станки с ЧПУ. Наша компания расположена в районе Пудун, Шанхай. Элегантная обстановка, удобная транспортная развязка, всего 30 минут от нашей компании до аэропорта Пудун.
Наша система менеджмента качества ISO 9001 поддерживает контроль качества производства. Укажите проверку размеров, документацию по материалам и любые дополнительные требования к соответствию с заказом.
FAQ
1. Достаточно ли номинального размера обсадной колонны для заказа?
Укажите номинальный размер вместе с фактическим диаметром ствола, моделью инструмента и чертежом уплотнения.
Подтвердите состояние ствола и геометрию монтажа; один номинальный размер не идентифицирует сменную деталь.
2. Какие размеры должны быть на чертеже?
a. Готовые наружный и внутренний диаметры с допусками.
b. Общая высота и профиль рабочего уплотнения.
c. Монтажные плечи, канавки или другие установочные элементы.
d. Армирование и геометрия поддержки, где применимо.
e. Размеры сопрягаемого инструмента и ориентация установки.
f. Движение установки и расширенная геометрия для компрессионных элементов.
g. Утвержденная ревизия детали и размеры для инспекции.
3. Как использовать образец?
1. Определите, является ли образец новым или использованным.
2. Зафиксируйте деформацию и износ на снятой детали.
3. Предоставьте исходные размеры чертежа, если они доступны.
4. Согласуйте, какие элементы измеряются, а какие требуют подтверждения конструкции.
5. Утвердите предложенную геометрию и компаунд перед производством.
4. Какие данные о сервисе сопровождают размеры?
1. Состав нефти, газа или конденсата и присадки.
2. Непрерывные и пиковые температуры.
3. Дифференциальное давление и направление давления.
4. Требования к цикличности и декомпрессии.
5. Критерии приемки испытаний и инспекции.
Для резиновых пакеров для нефтегазовых скважин отправьте номинальный размер применения, фактические размеры ствола и чертеж инструмента для определения требуемой посадки уплотнения.
Нестандартные размеры могут быть рассмотрены по чертежам или образцам; подтвердите допуски, материал и требования к приемке перед производством.
