Варианты уплотнений для молотковых муфт по типу, компаунду и стальной подложке

Уплотнения для молотковых муфт используются в соединениях гибких шлангов или труб в нефтедобывающей промышленности. Уплотнение обеспечивает герметичное соединение в оборудовании муфты.
Молотковые муфты состоят из резьбового конца, гаечного конца и молотковой гайки, которые при затягивании герметизируют узел с помощью эластомерного уплотнения. Уплотнение имеет бортик, предотвращающий его выпадение при перевернутом положении.
Некоторые профили, такие как Фиг. 206, Фиг. 1004, Фиг. 1502, Фиг. 2002, Фиг. 602, Фиг. 1002 и т. д., требуют уплотнения с бортиком для молотковых муфт или уплотнительного кольца, в зависимости от размера молотковой муфты.

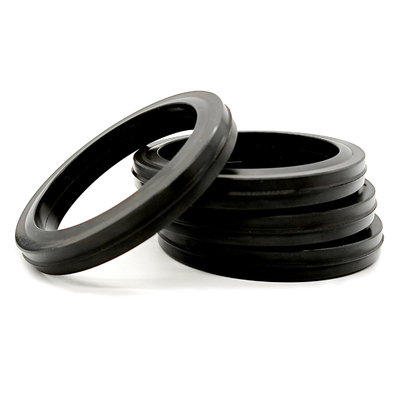

Мы производим уплотнения для молотковых муфт размером 1", 1,5", 2", 3", 4", 6" и 7" из компаундов NBR, FKM или HNBR, выбранных в соответствии с требуемой жидкостью и условиями эксплуатации. Помимо стандартных формованных резиновых уплотнений, мы предлагаем их с латунным или стальным кольцом против экструзии.

Сравнение профилей уплотнений муфт по различным типовым ссылкам

Отправляйте каждый запрос на Фиг. 206, 1004, 1502, 2002, 602 или 1002 как отдельную ссылку на деталь с указанием производителя и номинального размера. Эти ссылки не устанавливают общий профиль уплотнения или общий номинальный рейтинг давления. Подтвердите, требуется ли для узла уплотнительное кольцо, уплотнение с бортиком или уплотнение с подложкой, используя его чертеж. Для стальной подложки укажите марку и размеры кольца вместе с резиновым профилем. Укажите NBR, HNBR или FKM по утвержденному компаунду и предполагаемому воздействию жидкости. Сохраняйте ревизию чертежа, количество и детали подложки в каждой строке котировки для поддержки повторных заказов.

Что мы Shanghai Qinuo Industry предоставляем:

Резиновые уплотнительные кольца

• Резиновые уплотнительные кольца - резиновые уплотнительные кольца серии As568/резиновые уплотнительные кольца стандарта JB.
• Инкапсулированные резиновые уплотнительные кольца - силиконовые/ FKM резиновые уплотнительные кольца
• Резиновые уплотнительные кольца с PTFE покрытием - резиновые уплотнительные кольца разных цветов

Уплотнения для молотковых муфт - 1" 1,5" 2 3" 4" 6" 7"

• Резиновые уплотнения для молотковых муфт - тип Буна/FKM/HNBR

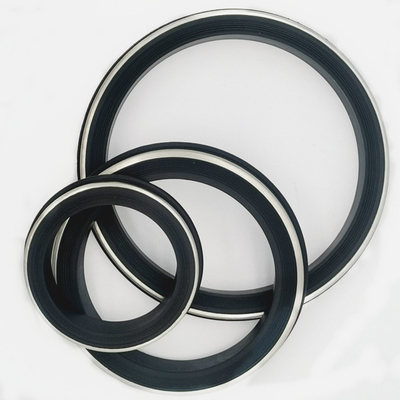

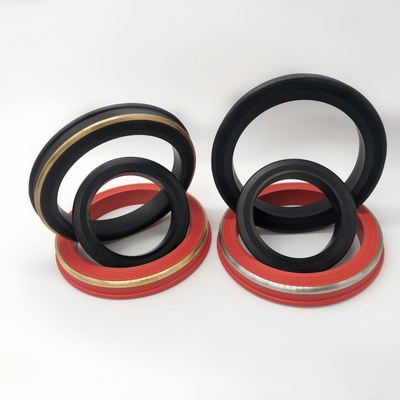

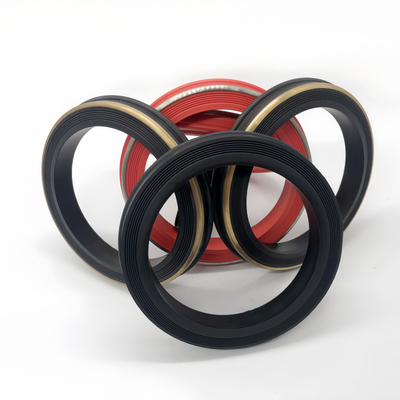

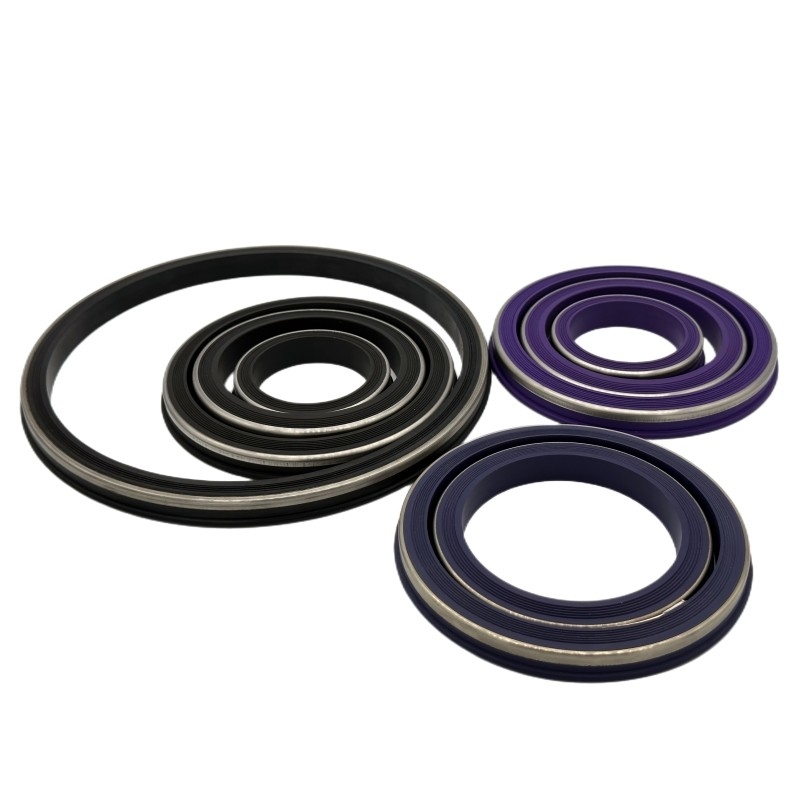

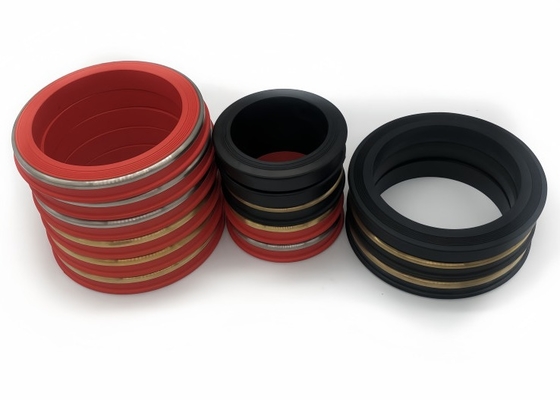

• Резиновые с латунной или нержавеющей стальной подложкой

Скребки

• Тип V 4" 5,5" и т. д.
• Тип TA
• Тип MV
• Тип NUF
• Тип TUF

​

Комплекты резиновых уплотнений - возможна индивидуальная упаковка или маркировка

• Инструмент для установки №10 - с разрывным диском
• Инструмент для установки №20 - с разрывным диском
• Комплект компактного инструмента для установки AP
• Комплект уплотнений для смазочных трубок
• Комплекты коротких трубок 3,5 дюйма
• Комплект штанги веса 3-1/8 дюйма
• Комплект головки для запуска Baker №10
• Комплект головки для запуска №20
• Комплекты №20 BP3.SEC
• Комплекты №10 BP3.SEC
• Комплект для переборки T-BRT
• Комплект T-1
• Комплекты для переборки головки стриппера GC

Компоненты проволочного инструмента:

1) Диск предохранительного клапана, с цинковым покрытием (применение: разрывной (выпускной) диск)

2) Резиновый штифт - черный

3) Нейлоновый штифт - натуральный

4) Стопорная гайка, стальная, с цинковым покрытием (доступны также плоские и конические) (применение: стопорная гайка)

5) Резьбовая стальная пробка, с токарной обработкой (применение: пробка порта 5 дюймов)

6) Резьбовая латунная пробка (применение: пробка установочного инструмента)
