Заказные уплотнения для молотковых муфт для нефтесервиса — Чертеж и выбор компаунда
Уплотнение молотковой муфты — это тип уплотнения, используемый в соединениях труб типа молотковой муфты. Молотковые муфты — это тип быстроразъемного соединения, используемый для соединения двух отрезков труб. Они часто используются в нефтегазовой промышленности, а также в других отраслях, где важно иметь возможность быстро соединять и разъединять трубы.
Уплотнения молотковых муфт изготавливаются из различных материалов, включая эластомеры, металл и композитные материалы. Эффективность уплотнения зависит от утвержденного профиля уплотнения, состояния муфты, компаунда и установки. Уплотнения молотковых муфт доступны в различных размерах и типах для различных размеров труб и применений.
Уплотнения молотковых муфт являются критически важным компонентом соединений труб типа молотковой муфты. Выбирайте уплотнение в соответствии с точным производителем муфты, типом и номинальным размером; номинальное давление относится к полному соединению.
Некоторые профили, такие как Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 и т. д., требуют уплотнения с отбортовкой для молотковой муфты или уплотнительного кольца в зависимости от размера молотковой муфты.
Номинальные размеры молотковых муфт включают 1, 1,5, 2, 3, 4, 6 и 7 дюймов. Нитриловые, FKM или HNBR марки выбираются в зависимости от фактической жидкости и температуры; сервис в среде с сероводородом требует квалификации компаунда. В дополнение к стандартным формованным резиновым уплотнениям мы предлагаем их с латунным или нержавеющим противоэкструзионным кольцом.
| Размер: |
1" 1,5" 2" 3" 4" 6" 7" |
| Материал: |
NBR, FKM или HNBR по утвержденному компаунду; PTFE требует отдельного рассмотрения конструкции |
| Типы: |
резина/резина+латунная опора/резина+нержавеющая опора |
Вот некоторые преимущества использования уплотнений молотковых муфт:
Быстрая и простая установка: Следуйте процедуре производителя муфты и проверьте профиль, состояние канавки и посадку опорного кольца перед сборкой.
Герметичность соединения: Проверьте геометрию уплотнения и установку в соответствии с указанной муфтой; герметичность требует принятия оборудования на основе конкретного оборудования.
Долговечность: Поведение при износе и экструзии зависит от утвержденной марки, геометрии опоры и фактических условий эксплуатации.
Экономичность: Уплотнения молотковых муфт являются экономичным решением для герметизации соединений труб типа молотковой муфты.
Если вы ищете надежный и экономичный способ герметизации соединений труб типа молотковой муфты, то уплотнения молотковых муфт — хороший вариант.
Что мы, Shanghai Qinuo Industry, предлагаем:
Резиновые уплотнительные кольца
- Резиновые уплотнительные кольца — резиновые уплотнительные кольца серии As568/резиновые уплотнительные кольца стандарта JB.
- Инкапсулированные резиновые уплотнительные кольца — силиконовые/FKM резиновые уплотнительные кольца
- Резиновые уплотнительные кольца с PTFE покрытием — резиновые уплотнительные кольца разных цветов

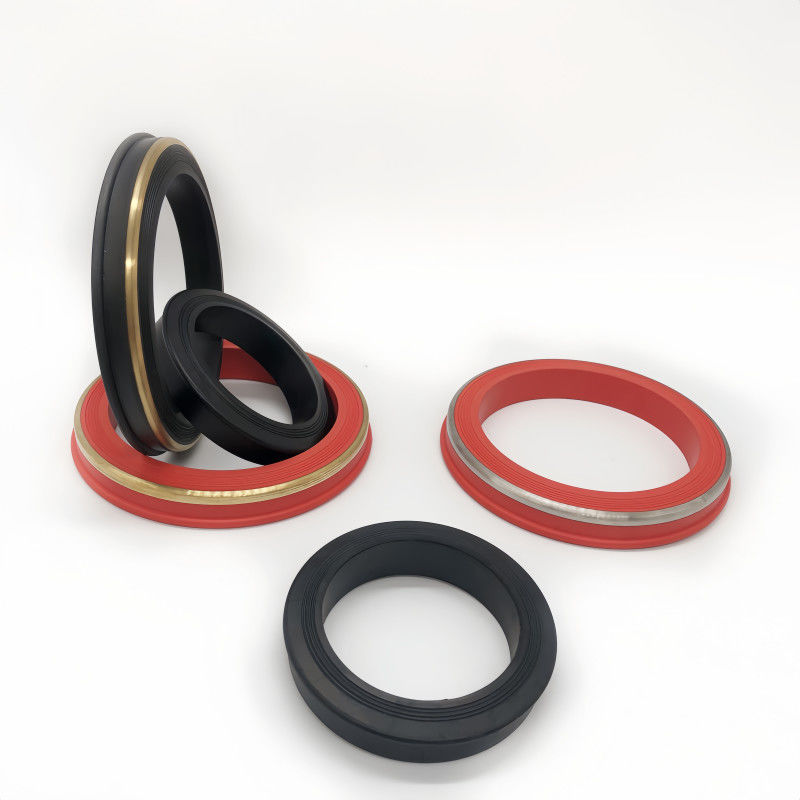

Уплотнения молотковых муфт — 1" 1,5" 2'' 3" 4" 6" 7"
- Резиновые уплотнения молотковых муфт — резиновый тип Buna/FKM/HNBR
- Резиновые уплотнения молотковых муфт с латунной/нержавеющей опорой
Свайные чашки
- Тип V 4" 5,5" и т. д.
- Тип TA
- Тип MV
- Тип NUF
- Тип TUF
Комплекты резиновых уплотнений — возможна индивидуальная упаковка или маркировка
- Установочный инструмент № 10 — с разрывным диском
- Установочный инструмент № 20 — с разрывным диском
- Комплект установочного инструмента AP Compact
- Комплект уплотнений для смазочных трубок
- Комплекты Shorty 3 1/2 дюйма
- Комплект весового стержня 3-1/8 дюйма
- Комплект головки Baker № 10
- Комплект головки № 20
- Комплекты BP3.SEC № 20
- Комплекты BP3.SEC № 10
- Ремкомплект T-BRT
- Комплект T-1
- Ремкомплекты головки GC Stripper
Компоненты проволочного инструмента:
1) Диск сброса давления, с цинковым покрытием (применение: разрывной (выпускной) диск)
2) Резиновый штифт — черный
3) Нейлоновый штифт — натуральный
4) Стопорная гайка, стальная, с цинковым покрытием (доступны также плоские и конические) (применение: стопорная гайка)
5) Резьбовая стальная пробка с проточкой (применение: пробка порта 5 дюймов)
6) Резьбовая латунная пробка (применение: пробка установочного инструмента)
Резиновые пакеры:
Резиновые маслоуловители:
Свяжитесь с нами для выбора уплотнения и опорного кольца:
www.unionseal.com
Заказные уплотнения для нефтесервиса: Определите жидкость и чертеж замены вместе
| Индивидуальные характеристики |
Необходимые детали |
| Воздействие масла |
Определите состав масла, присадки, содержание воды и чистящие жидкости, а также непрерывные и пиковые температуры. |
| Геометрия замены |
Укажите производителя муфты, тип, номинальный размер, размеры канавки и чертеж или образец уплотнения. Согласуйте допуски перед производством. |
| Материал конструкции |
Выберите компаунд NBR, HNBR или FKM для указанных условий. Уплотнение из PTFE требует отдельного рассмотрения геометрии и опоры. |
| Опора и твердость |
Укажите конструкцию только из резины, с латунной или нержавеющей опорой и выбранную твердость компаунда. Старый диапазон 80-95 по Шору А не является спецификацией одной марки. |
| Принятие заказа |
Согласуйте проверки размеров, материалов и посадки. Рабочее давление соответствует спецификации полной муфты; квалификация для работы в среде с сероводородом требует подтверждения конкретного компаунда. |
