Уплотнения для молотковых муфт Purple Hammer Union — идентификация компаунда и установка стопорного кольца для муфт от 1 до 4 дюймов
Уплотнение для молотковой муфты — это тип уплотнения, используемый в соединениях труб типа молотковой муфты. Молотковые муфты — это тип быстроразъемного соединения, используемый для соединения двух частей трубы. Они часто используются в нефтегазовой промышленности, а также в других отраслях, где важно иметь возможность быстро соединять и разъединять трубы.
Уплотнения для молотковых муфт изготавливаются из различных материалов, включая эластомеры, металл и композитные материалы. Эффективность уплотнения зависит от одобренного профиля уплотнения, состояния муфты, компаунда и установки. Уплотнения для молотковых муфт доступны в различных размерах и типах для различных размеров труб и применений.
Уплотнения для молотковых муфт являются критически важным компонентом соединений труб типа молотковой муфты. Выбирайте уплотнение в соответствии с точным производителем муфты, типом и номинальным размером; номинальное давление относится к полному соединению.
Некоторые профили, такие как Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 и т. д., требуют уплотнительного кольца с отбортовкой для молотковой муфты или уплотнительного кольца в зависимости от размера молотковой муфты.
Номинальные размеры муфт включают 1, 1,5, 2, 3, 4, 6 и 7 дюймов. Нитриловые, FKM или HNBR марки выбираются в зависимости от фактической жидкости и температуры; работа в среде с сероводородом требует специальной квалификации компаунда. В дополнение к стандартным формованным резиновым уплотнениям мы предлагаем их с латунным или нержавеющим стопорным кольцом.
| Размер: |
1" 1,5" 2" 3" 4" 6" 7" |
| Материал: |
NBR, FKM или HNBR по одобренному компаунду; PTFE требует отдельного рассмотрения конструкции |
| Типы: |
резина/ резина+латунь с противоэкструзионным кольцом/резина+нержавеющая сталь с противоэкструзионным кольцом |
Вот некоторые преимущества использования уплотнений для молотковых муфт:
Быстрая и простая установка: Следуйте процедуре производителя муфты и проверьте профиль, состояние канавки и посадку стопорного кольца перед сборкой.
Герметичность соединения: Подтвердите геометрию уплотнения и установку в соответствии с указанной муфтой; герметичность требует принятия оборудования для конкретного применения.
Долговечность: Поведение при износе и экструзии зависит от одобренной марки, геометрии поддержки и фактических условий эксплуатации.
Экономичность: Уплотнения для молотковых муфт являются экономичным решением для герметизации соединений труб типа молотковой муфты.
Если вы ищете надежный и экономичный способ герметизации соединений труб типа молотковой муфты, то уплотнения для молотковых муфт — хороший вариант.
Что мы, Shanghai Qinuo Industry, предлагаем:
Резиновые уплотнительные кольца
- Резиновые уплотнительные кольца — резиновые уплотнительные кольца серии As568/резиновые уплотнительные кольца стандарта JB.
- Инкапсулированные резиновые уплотнительные кольца — силиконовые/ FKM резиновые уплотнительные кольца
- Резиновые уплотнительные кольца с PTFE покрытием — резиновые уплотнительные кольца разных цветов
Уплотнения для молотковых муфт — 1" 1,5" 2'' 3" 4" 6" 7"
- Резиновые уплотнения для молотковых муфт — резиновый тип Buna/FKM/HNBR

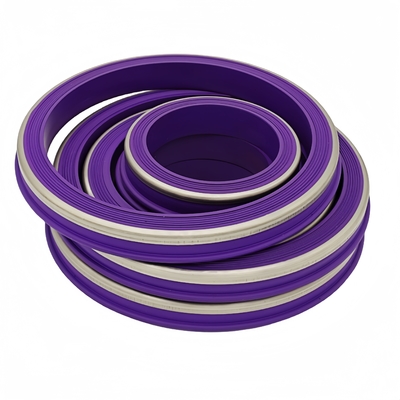

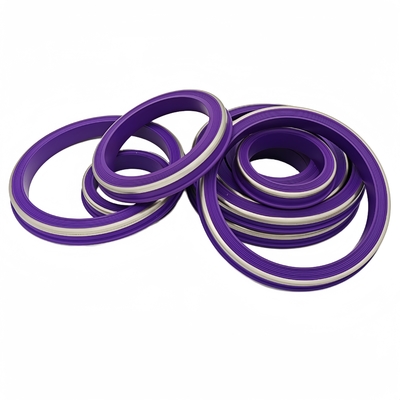

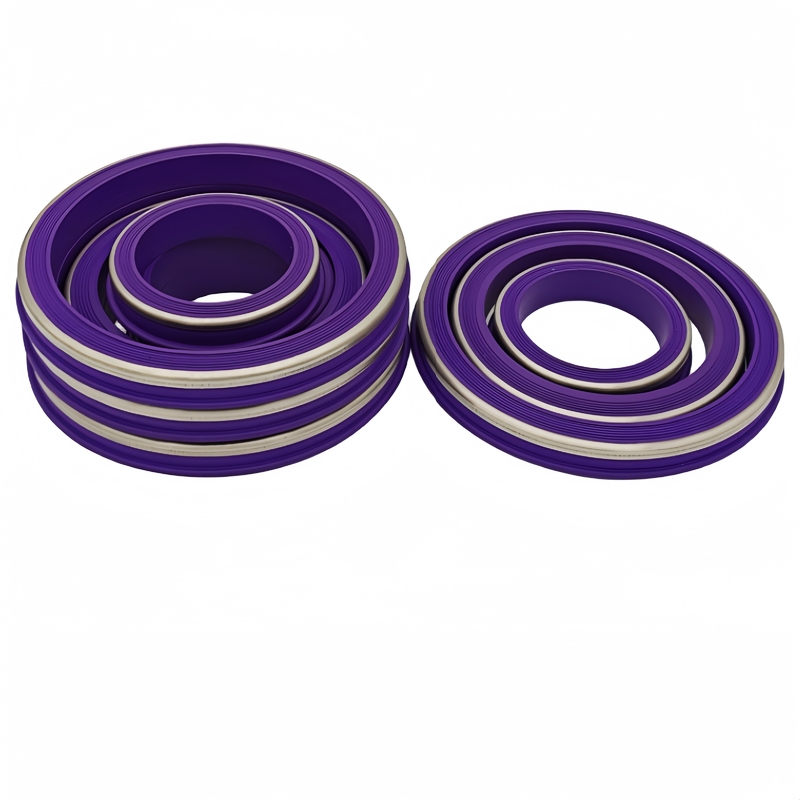

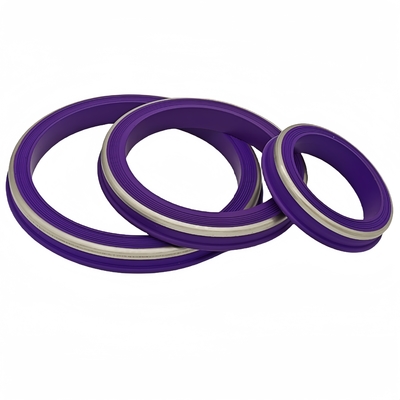

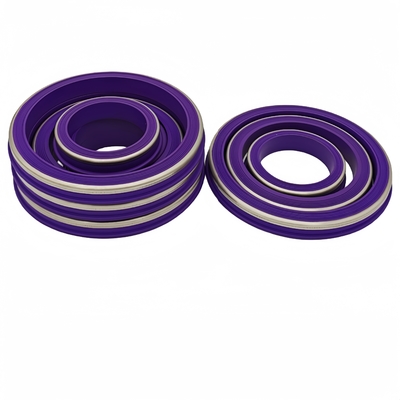

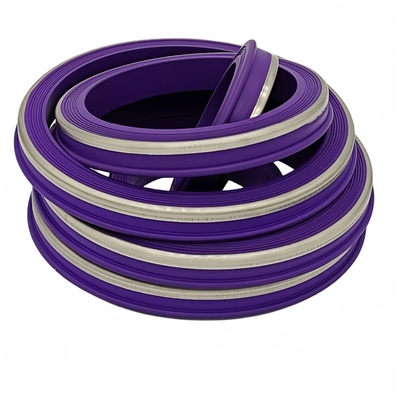

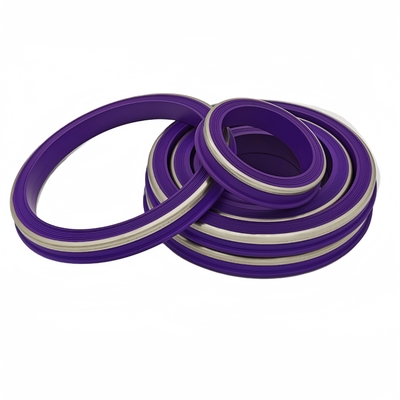

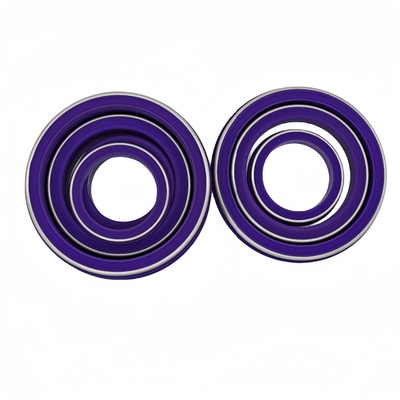

- Резиновые уплотнения для молотковых муфт с латунным/нержавеющим противоэкструзионным кольцом
Скребки
- V-образные типы 4" 5,5" и т. д.
- Тип TA
- Тип MV
- Тип NUF
- Тип TUF
Ремкомплекты резиновых уплотнений — возможна индивидуальная упаковка или маркировка
- Установочный инструмент № 10 — с разрывным диском
- Установочный инструмент № 20 — с разрывным диском
- Комплект установочного инструмента AP Compact
- Комплект уплотнений для смазочных трубок
- Комплекты Shorty 3 1/2 дюйма
- Комплект весового стержня 3-1/8 дюйма
- Комплект головки Baker № 10
- Комплект головки № 20
- Комплекты № 20 BP3.SEC
- Комплекты № 10 BP3.SEC
- Ремкомплект головки T-BRT
- Комплект T-1
- Ремкомплекты головки GC Stripper
Компоненты проволочного инструмента:
1) Диск сброса давления, с цинковым покрытием (применение: разрывной (выпускной) диск)
2) Резиновый толкатель — черный
3) Нейлоновый толкатель — натуральный
4) Стопорная гайка, стальная, с цинковым покрытием (плоская, также доступны конические) (применение: стопорная гайка)
5) Резьбовая стальная пробка с проточкой (применение: пробка порта 5 дюймов)
6) Резьбовая латунная пробка (применение: пробка установочного инструмента)
Резиновые пакеры:
Резиновые маслоуловители:
Свяжитесь с нами для выбора уплотнения и противоэкструзионного кольца:
www.unionseal.com

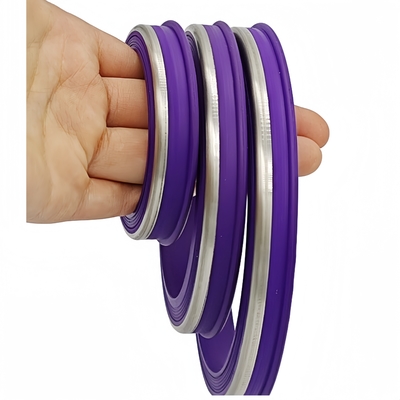

Фиолетовые сменные уплотнения: Определите существующую деталь перед выбором компаунда
| Проверка замены |
Информация для предоставления |
| Идентификация существующего уплотнения |
Отправьте оригинальный номер детали, производителя муфты и тип, с фотографиями и размеренным чертежом. Фиолетовый цвет является деталью идентификации, а не доказательством HNBR или FKM. |
| Соответствие размеров |
Запишите номинальный размер муфты, поперечное сечение уплотнения, размеры отбортовки и геометрию канавки. Аналогично выглядящие уплотнения для разных типов требуют отдельного подтверждения соответствия. |
| Металлическая поддержка |
Укажите латунную или нержавеющую конструкцию противоэкструзионного кольца и его положение. Подтвердите, включает ли замена стопорное кольцо. |
| Одобрение компаунда |
Определите марку полимера, требуемую твердость и воздействие жидкости. PTFE является отдельной термопластичной конструкцией, а не окрашенным эластомерным эквивалентом. |
| Пределы эксплуатации |
Проверьте пиковые температуры, циклы давления и состав газа в соответствии с одобренным материалом и спецификацией полного соединения. |
