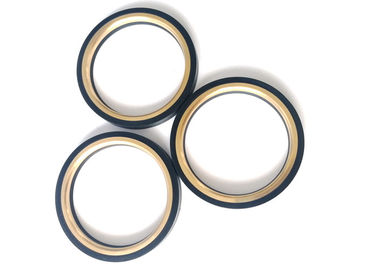

Уплотнительные кольца для молотковых муфт NBR с указанием латунной подложки
Заказы на уплотнения для муфт с латунной подложкой: укажите резину и металл как единую конструкцию
| Элемент конструкции |
Требование к запросу |
| Идентификатор муфты |
Производитель, тип, номинальный размер трубы и номер детали уплотнения. |
| Резиновый профиль |
Внутренний диаметр, наружный диаметр, геометрия кромки, высота и допуски размеров. |
| Латунная подложка |
Размеры подложки, спецификация материала и клееный или отдельный тип конструкции. |
| Состав NBR |
Марка, твердость и фактическое воздействие масла, жидкости и температуры. |
| Приемка |
Утвержденный образец, соответствие и требования к проверке для повторных заказов. |
Номинальный размер линии не является наружным диаметром уплотнения. Осмотрите паз муфты и сопрягаемые поверхности перед заменой и следуйте первоначальной процедуре сборки. Система менеджмента качества ISO 9001 поддерживает обзор спецификаций и проверку; специальное исполнение для работы с сероводородным газом требует отдельной квалификации компаунда.
Применение
Уплотнения для молотковых муфт используются в соединениях гибких шлангов или труб, применяемых в нефтедобывающей промышленности. Уплотнение обеспечивает критически важное герметичное соединение в узле муфты.
Описание продукта
Молотковая муфта состоит из резьбового конца, гаечного конца и молотковой гайки, которая при затягивании сжимает композитную уплотнительную сборку, предотвращая утечку.
Конструкция уплотнения с латунной подложкой должна соответствовать оригинальному пазу муфты и утвержденному профилю. Подтвердите размеры резины, размеры подложки и то, является ли подложка клееным или отдельно собранным элементом.
Используйте профиль уплотнения, указанный производителем муфты. Уплотнительное кольцо и манжетное уплотнение являются отдельными конструкциями и не должны заменяться только по номинальному размеру трубы.
Арматура молотковой муфты обеспечивает соединение труб; сменное резиновое уплотнение является одним из компонентов этой сборки. Следуйте инструкциям оригинального производителя по совместимым половинам, сборке и проверке.
Для запросов по типам 602, 1002, 1502, 2002 или 2202 укажите производителя, тип, номинальный размер и чертеж уплотнения. Только ссылки на типы не устанавливают взаимозаменяемость или наличие на складе.
Доступный размер : 1", 2", 3", 4" и 5"
Материал:
Укажите марку NBR (нитрил), твердость и шкалу Shore для этого уплотнения с латунной подложкой. HNBR или другие компаунды требуют отдельной спецификации материала и анализа условий эксплуатации.
Shanghai Qinuo Industry производит полную линейку уплотнений для молотковых муфт.
Для обслуживания типа 1502 проверьте полную номинальную нагрузку муфты и требуемые испытания в соответствии с документацией оригинального производителя. Сменное уплотнение или латунная подложка сами по себе не устанавливают номинальную рабочую или испытательную нагрузку.
Версии с латунной и нержавеющей подложкой требуют отдельных спецификаций конструкции. Подтвердите материал подложки, размеры и соответствие фактической муфте; не заменяйте один материал без утвержденного чертежа.
Ссылки на соответствующие уплотнения для молотковых муфт — Подтвердите материал и чертеж:
1" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ, БУНА
1-1/2" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ, БУНА
2" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ, БУНА
3" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ, БУНА
1" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ,
1-1/2" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ,
2" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ,
3" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ,
2" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ, БУНА С ЛАТУННОЙ ПОДЛОЖКОЙ
3" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ, БУНА С ЛАТУННОЙ ПОДЛОЖКОЙ
4" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ, БУНА С ЛАТУННОЙ ПОДЛОЖКОЙ
2" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ, С ЛАТУННОЙ ПОДЛОЖКОЙ
3" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ, С ЛАТУННОЙ ПОДЛОЖКОЙ
4" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ, С ЛАТУННОЙ ПОДЛОЖКОЙ
2" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ, БУНА С ПОДЛОЖКОЙ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
3" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ, БУНА С ПОДЛОЖКОЙ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
4" УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ МОЛОТКОВОЙ МУФТЫ, БУНА С ПОДЛОЖКОЙ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
Другие резиновые изделия для нефтедобычи:
Упаковка и доставка
1: Экспресс: S.F., DHL, UPS, TNT, FedEx и т.д., для срочных и мелких заказов.
2: Авиаперевозка: из аэропорта в аэропорт или из аэропорта до двери.
3: Морская перевозка: подходит для навалочных грузов. займет больше времени, чем авиаперевозка.
Наша компания
Shanghai Qinuo Industry Co. Ltd
была основана в 2003 году, является новым высокотехнологичным предприятием, объединяющим НИОКР, производство и продажи. С момента своего основания мы придерживаемся концепции "Качество для выживания, Инновации борются за развитие", непрерывно развиваемся и внедряем инновации, завоевали хорошую репутацию дома и за рубежом.
Наша компания предоставляет профессиональные услуги по проектированию и производству пластиковых деталей, резиновых деталей и деталей для механической обработки, продукция в основном используется в автомобильной, бытовой технике, машиностроении и нефтедобывающей промышленности и других областях. У нас есть профессиональная команда по производству и продажам, "Высокое качество, Высокий профессионализм, Высокая эффективность" — принципы работы.
У нас два завода, более 30 термопластавтоматов, формовочных машин и токарных станков с ЧПУ. Наша компания расположена в районе Пудун, Шанхай. Элегантная обстановка, удобная транспортная развязка, всего 30 минут от нашей компании до аэропорта Пудун.
Мы применяем комплексную систему менеджмента качества, все компоненты прошли сертификацию ROHS, наша продукция в основном экспортируется в США, Канаду, Великобританию, Германию, Финляндию, Новую Зеландию, Австралию и другие страны и регионы.
----------------------------------------------------------------------------------------------------------------------------------------------------------------------
Произведено в Китае, завод резиновых изделий, высококачественные резиновые компоненты для нефтедобычи, изготовленные на заказ
Комплексное обслуживание, от проектирования пресс-форм до готовой продукции.
Все, что вам нужно сделать, это рассказать мне свою идею, мы поможем вам ее реализовать!
Список оборудования Qinuo:
| Машины для компаундирования с 20 гнездами |
Автоматическая машина для распределения порошка |
Автоматическая машина для распределения масла |
8 комплектов смесителей открытого типа
( От 6 до 16 дюймов) |
5-слойная машина для охлаждения материала |
3 комплекта смесителей закрытого типа на 55 кг |
| 2 комплекта машины для предварительного формования материала |
3 комплекта вакуумных смесителей для силикона |
Линия экструзии силикона диаметром 65 мм |
| Линия экструзии силикона диаметром JG-65 мм |
Линия экструзии силикона диаметром 75 мм |
Общая резина диаметром 90 мм
Линия экструзии |
Общая резина диаметром 75 мм
Линия экструзии |
Линия экструзии армированной резины |
Автоклав |
| Клеевая машина |
28 комплектов малогабаритных вулканизационных машин (от 50 до 100 тонн) |
25 комплектов вулканизационных машин на 200 тонн
Формовочная машина |
4 комплекта компрессионных машин для литья под давлением на 200 тонн
Машина для компрессионного формования |
2 комплекта вакуумных компрессионных машин на 200 тонн
Машина для компрессионного формования |
2 комплекта вулканизационных машин на 250 тонн
Формовочная машина |
2 комплекта горизонтальных формовочных машин |
4 комплекта вулканизационных машин на 300 тонн
Формовочная машина |
2 комплекта инжекционно-компрессионных машин на 300 тонн
Машина для компрессионного формования |
Штамповочная машина |
Испытатель на растяжение |
| Испытатель на хрупкость |
Твердомер |
Толщиномер |
| Вискозиметр Муни |
Реометр |
Аналитические весы |
| Измеритель электрического сопротивления |
Плотномер |
2 комплекта печей для испытаний на старение |
Диапазон обработки материалов Qinuo:
Силикон
|
SBR |
ACM |
PE |
| EPDM |
NBR |
IIR |
PC |
| Неопрен |
Силиконовая губка |
CSM |
PP |
| Уретан |
Закрытая ячеистая губка |
ABS |
PA |
| |
HNBR |
Твердый ПВХ |
TPE |
| NR |
ECO |
Мягкий ПВХ |
TPV |
| POM |
TPU |
|
|
Возможности индивидуального изготовления Qinuo:
| Индивидуальные услуги |
Склеивание пластика и резины |
Проектирование пресс-форм |
| Индивидуальная экструзия |
Экструдированные и клееные прокладки |
Производство пресс-форм |
| Литье под давлением |
Самоклеящийся резиновый профиль |
Индивидуальная упаковка |
| Резка листов |
Резиновый композитный впускной шланг |
Решение проблем |
| Экструзия стандартного размера |
Армированные резиновые трубки |
Сборка |
| Разработка специальных компаундов |
Предложения по резиновым решениям |
Поиск поставщиков |
| Склеивание резины и металла |
Этапы производства:
